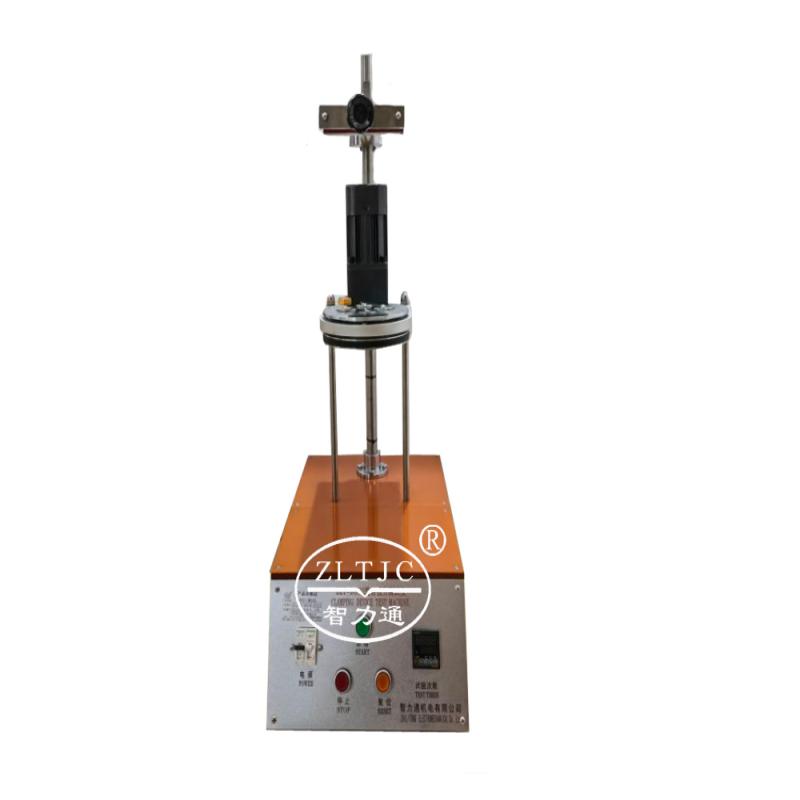

IEC 60884 Máquina de prueba de dispositivo de sujeción
Dispositivo de prueba para verificar daños a los conductores
Detalles del producto: Modelo ZLT-DSG2
Para probar la confiabilidad de los dispositivos de sujeción para mantener conductores eléctricos flexibles, de acuerdo con IEC60884-1 Figura 11 y Cláusula 12.2.5, VDE0620, sin embargo, solo para áreas transversales de hasta 10 mm 2 .
Atuendo estándar:
1 platina giratoria con eje vertical de rotación, para mover el conductor, sujetado al espécimen,
1 Alojamiento para bujes, con rodamiento de bolas de contacto angular, integrado en la platina giratoria con excentricidad de 37,5 mm, para guiar el conductor sujetado al espécimen, diámetro de 15 mm,
1 motor de CA para conducir la platina giratoria a 10 ± 2RPM,
1 Vicio manual para arreglar el espécimen, altura (h) ajustable a 260 mm-280 mm-300 mm-320 mm, con mandíbulas intercambiables,
4 bujes de collar con diámetro de orificio de agujero 6,5 mm-9,5 mm-12,7 mm-14,3 mm, que se insertará en el alojamiento de la platina giratoria,
1 conjunto de piezas de peso, masa 300G-400G-700G-900G-1400G-2000G, con dispositivo de sujeción, que se suspenderá del conductor de prueba
1 Probador de continuidad del circuito para monitorear el punto de sujeción, para detener el temporizador y apagar toda la máquina,
1 Unidad montada en bastidor con panel de control, con interruptor principal, temporizador para preseleccionar la duración de la prueba deseada, el botón de empuje para avanzar, arrancar y detener los botones, así como el interruptor para activar el monitoreo de la continuidad del circuito.
Fuente de alimentación: 220V 50Hz, otras solicitudes de voltajes
