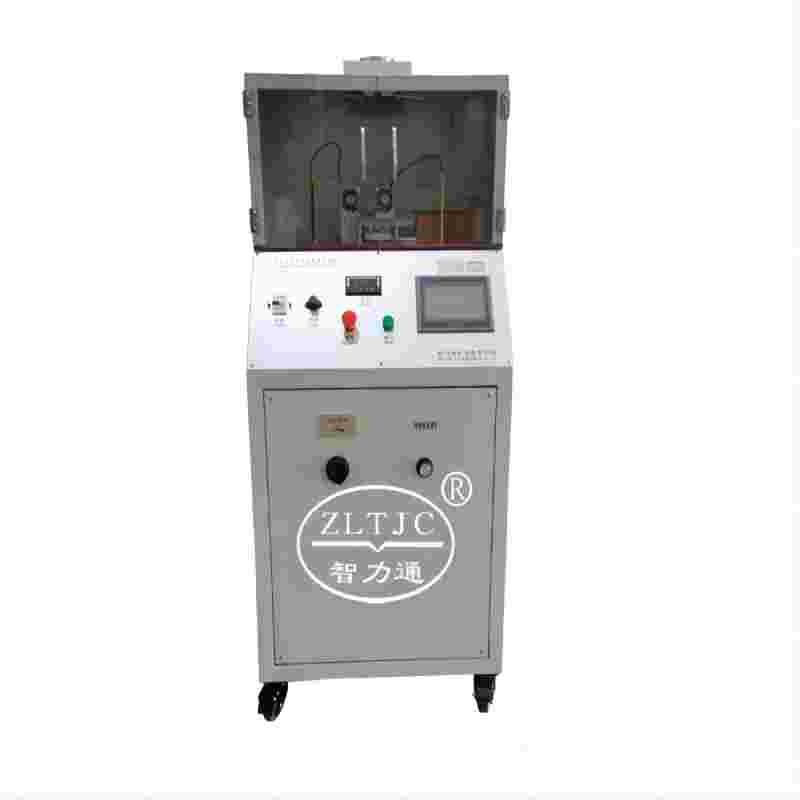

Tester di resistenza all'erosione con tracciamento ARC ad alta tensione
Dettagli prodotto:Modello ZLT-HVA

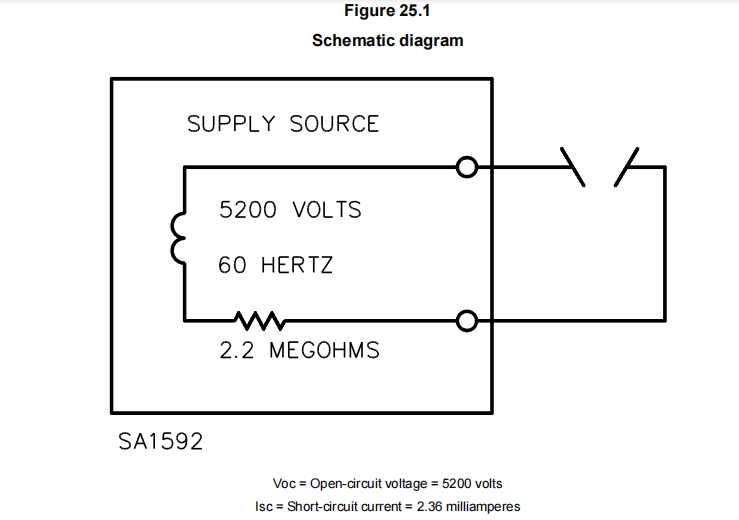

Per determinare la suscettibilità del materiale di prova a tracciare o formare un percorso conduttivo carbonizzato visibile sulla superficie quando sottoposto ad arco ad alta tensione e bassa corrente, secondo UL746A clausola 25, figura 25.1.
Abbigliamento standard:
1 trasformatore di alimentazione da 250 VA minimo primario 120 VA CA, valore quadratico medio (VAC RMS) 60 Hz, volt a circuito aperto secondario 5200 VAC RMS.
1 banco di resistori limitatori di corrente (con resistenza nominale variabile di 2,2 megaohm) in grado di limitare la corrente di cortocircuito agli elettrodi a 2,36 mA.
2 elettrodi di prova, costituiti da un'asta di acciaio inossidabile n. 303 avente un diametro di 3,2 mm (1/8 di pollice) e una lunghezza totale di circa 102 mm (4 pollici). L'estremità deve essere lavorata in una punta conica simmetrica con un angolo complessivo di 30 gradi. Il raggio di curvatura per
punto non deve superare 0,1 mm all'inizio del test in questione. Gli elettrodi devono essere montati in a
piano verticale comune, parallelo all'asse del provino, ortogonali tra loro, e sono
avere un angolo di 45 gradi rispetto all'orizzontale in modo tale che le loro punte entrino in contatto con la superficie del campione con una forza normale di 0,20 ± 0,04 N (20,4 ± 4,0 gf). Uno degli elettrodi deve essere riparato
e l'altro deve essere mobile in direzione orizzontale per aumentare la lunghezza del traferro tra gli elettrodi, mantenendo l'angolo di 45 gradi.
1 timer, deve essere incorporato nell'attrezzatura di prova in modo che l'operatore possa registrare la durata del test.
1 sistema di controllo, tramite PLC.
Alimentazione: 220 V50 Hz altri voltaggi richiesti.
