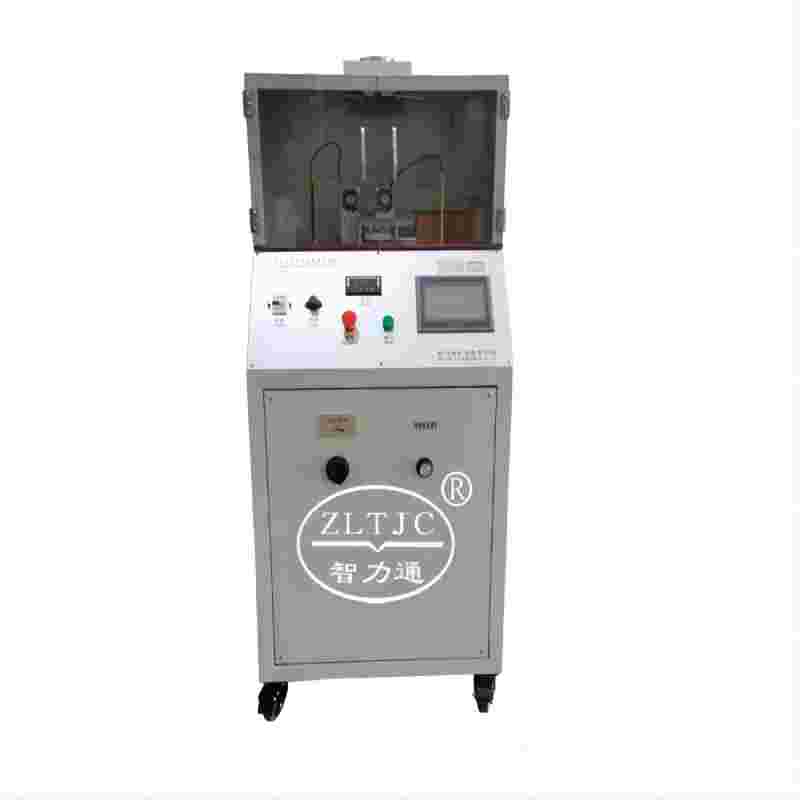

Tester odolnosti proti erózii so sledovaním vysokého napätia ARC
Podrobnosti o produkte:Model ZLT-HVA
Na určenie náchylnosti skúšobného materiálu sledovať alebo vytvárať viditeľnú karbonizovanú vodivú dráhu nad povrchom, keď je vystavený vysokonapäťovému nízkoprúdovému oblúku, podľa UL746A článok 25, obrázok 25.1.
Štandardné oblečenie:
1 výkonový transformátor s menovitým výkonom 250 VA, minimálny primárny 120 VA AC, odmocnina (VAC RMS) 60 Hz, sekundárny otvorený obvod voltov 5200 VAC RMS.
1 skupina odporov obmedzujúca prúd (s meniteľným menovitým odporom 2,2 megaohmu) schopná obmedziť skratový prúd na elektródach na 2,36 mA.
2 testovacie elektródy pozostávajúce z tyče z nehrdzavejúcej ocele č. 303 s priemerom 3,2 mm (1/8 palca) a celkovou dĺžkou približne 102 mm (4 palce). Koniec má byť opracovaný do symetrického kužeľového hrotu s celkovým uhlom 30 stupňov. Polomer zakrivenia pre
bod nesmie presiahnuť 0,1 mm na začiatku danej skúšky. Elektródy sa montujú do a
spoločná vertikálna rovina, rovnobežná s osou skúšobnej vzorky, navzájom kolmé a sú
aby mali uhol 45 stupňov k horizontále tak, aby sa ich hroty dotýkali povrchu vzorky s normálnou silou 0,20 ± 0,04 N (20,4 ± 4,0 gf). Jedna z elektród musí byť upevnená
a druhý má byť pohyblivý v horizontálnom smere, aby sa zväčšila dĺžka vzduchovej medzery medzi elektródami pri zachovaní 45-stupňového uhla.
1 časovač, je potrebné začleniť do testovacieho zariadenia, aby operátor mohol zaznamenať dĺžku testu.
1 riadiaci systém pomocou PLC.
Napájanie: 220 V50 Hz požiadavka na iné napätie.
