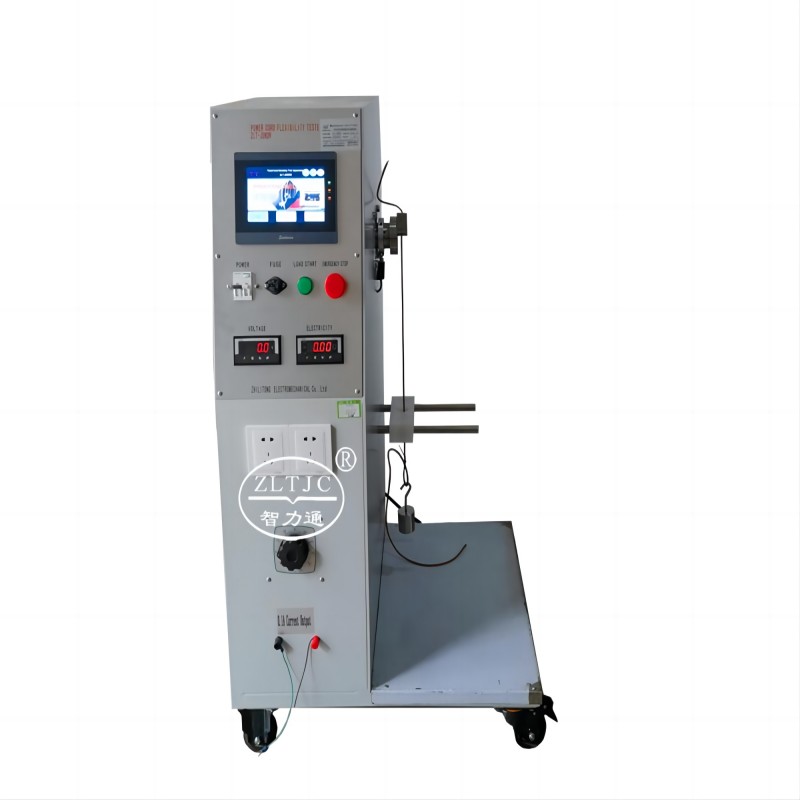

틴셀 코드 굽힘 테스트 장치
틴셀 코드 굽힘 테스트 테스트 장치 유연성 케이블에 대한 굽힘 테스트 테스트 장비
제품 세부 사항 : 모델 ZLT-JDW2R
IEC 60227-2 절 3.2 절, 그림 2 및 IEC 60227-1 절 5.6.3.2에 따라 Tinsel Cord의 구부릴 가능성을 결정하기위한 Tinsel Cord 굽힘 테스트 장치.
적절한 길이의 코드 샘플은 장치에 고정되어야하고 질량이 0,5 kg 인 무게를 로딩해야합니다. 약 0,1 A의 전류는 도체를 통해 전달되어야하며, 샘플은 도체의 축의 평면에 수직 인 방향으로 뒤로 앞뒤로 구부러져야하며, 두 개의 극단 위치는 수직 양쪽에 900의 각도를 만듭니다.
굴곡은 1800을 통한 움직임입니다. 굴곡 속도는 분당 60입니다.
표준 복장 :
감소 및 스위블 기어가있는 1 개의 전기 구동 모터,
1 출력 샤프트, 수직의 양쪽에 180 °,
1 무게, 0.5 kg,
1 속도 조정, 스위블 주파수 10 ~ 60 rpm,
1 개의 제어 장치가있는 1 개의 제어 장치가 드라이브를 끄고, 샘플 오픈 회색직,
1 개의 출력 전류, 대략 0,1
전원 공급 장치 : AC220V 50Hz, 요청시 기타 전압 및 주파수.
