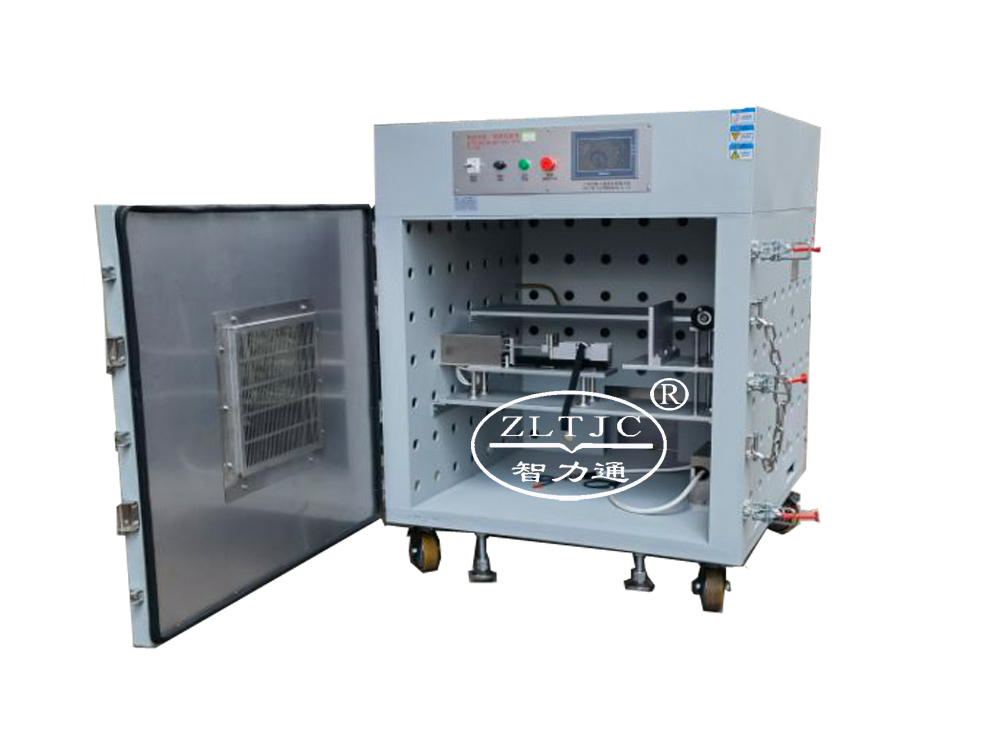

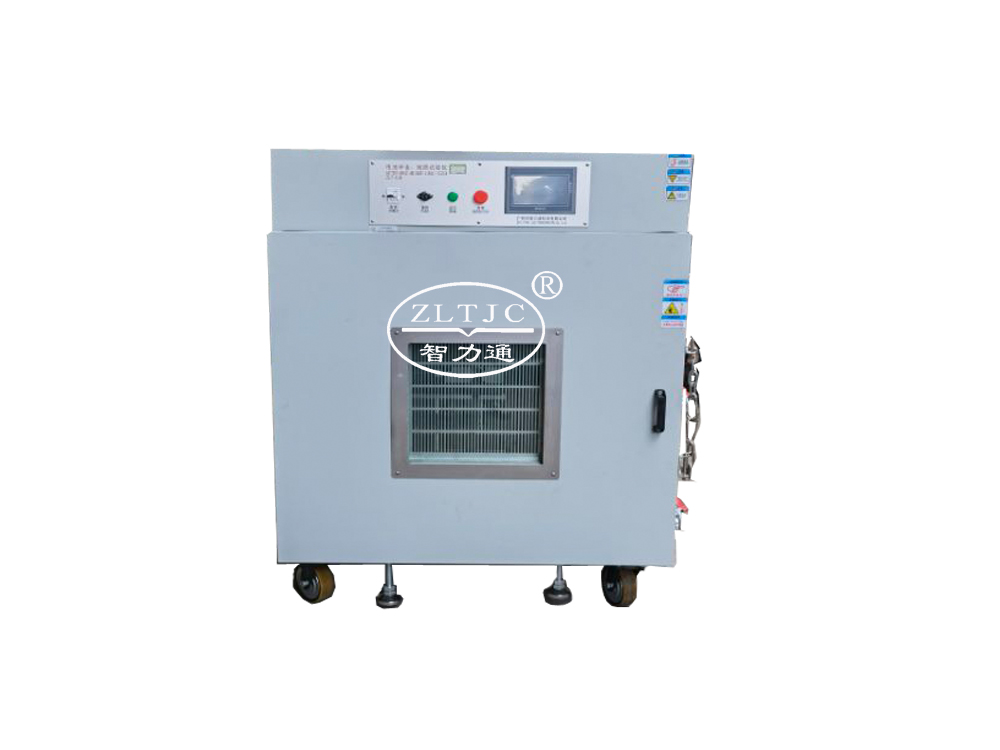

Equipamento de teste de impacto de bateria IEC60335-1 Anexo B 20.1 Detalhe do produto: Modelo:
ZLT-CJ8
Equipamento de teste de impacto de bateria , para teste de impacto e teste de curto-circuito as baterias separáveis e baterias destacáveis, de acordo com IEC60335-1 anexo 21 e cláusula 19.17.
Os aparelhos operados por bateria devem ter resistência mecânica adequada e devem ser construídos para suportar o manuseio brusco que pode ser esperado em uso normal.
O aparelho equipado com baterias totalmente carregadas e apoiado rigidamente está sujeito ao teste Ehb da IEC60068-2-75, três golpes, cada um com uma energia de impacto de 0,5J, são aplicados em todos os pontos do invólucro do aparelho que possam estar fracos.
Com uma bateria totalmente carregada conectada ao sistema de carregamento, um curto-circuito é introduzido no sistema de carregamento através de um componente ou entre trilhas de circuito impresso adjacentes em um local que deve produzir o resultado mais desfavorável para avaliar o efeito da retroalimentação da bateria. Além disso, para um sistema de carregamento com um cabo que se conecta à bateria, o curto-circuito deve ser introduzido no ponto que provavelmente produzirá os efeitos mais adversos.
áreas
, para teste de impacto e teste de curto-circuito, tamanho da caixa interna L1000*D1000*H1000mm, dimensão externa W1145*D1130*H1460mm.
1 martelo de impacto acionado por mola, com 0,5J, conforme IEC60068-2-75 Ehb.
1 dispositivo de teste de curto-circuito, um dispositivo de contato transitório, a quantidade geral de condutância de contato é 200A, quando a bateria está no estado de carga total, inicie o botão de teste, então o dispositivo de contato transitório irá curto-circuitar os eletrodos positivos e negativos da bateria e monitorar através do sensor de corrente e tensão, calcular que a resistência de curto-circuito não é superior a 10mΩ.
1 sistema operacional elétrico por PLC, realiza automaticamente teste de impacto.
Fonte de alimentação: solicitação de outras tensões 220V50Hz.
