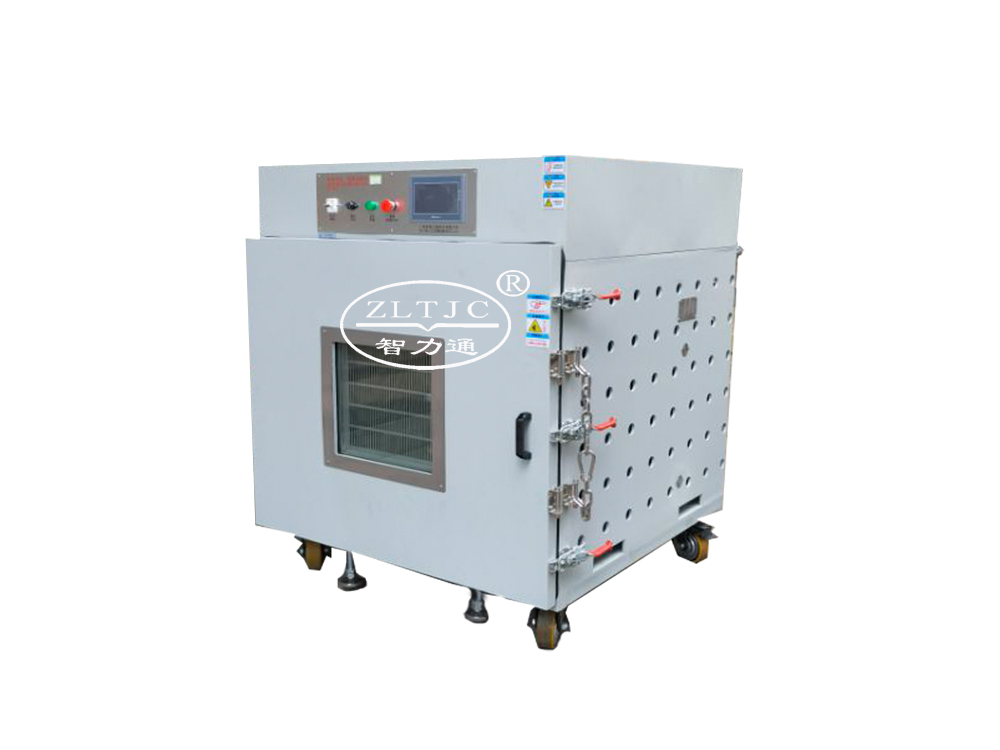

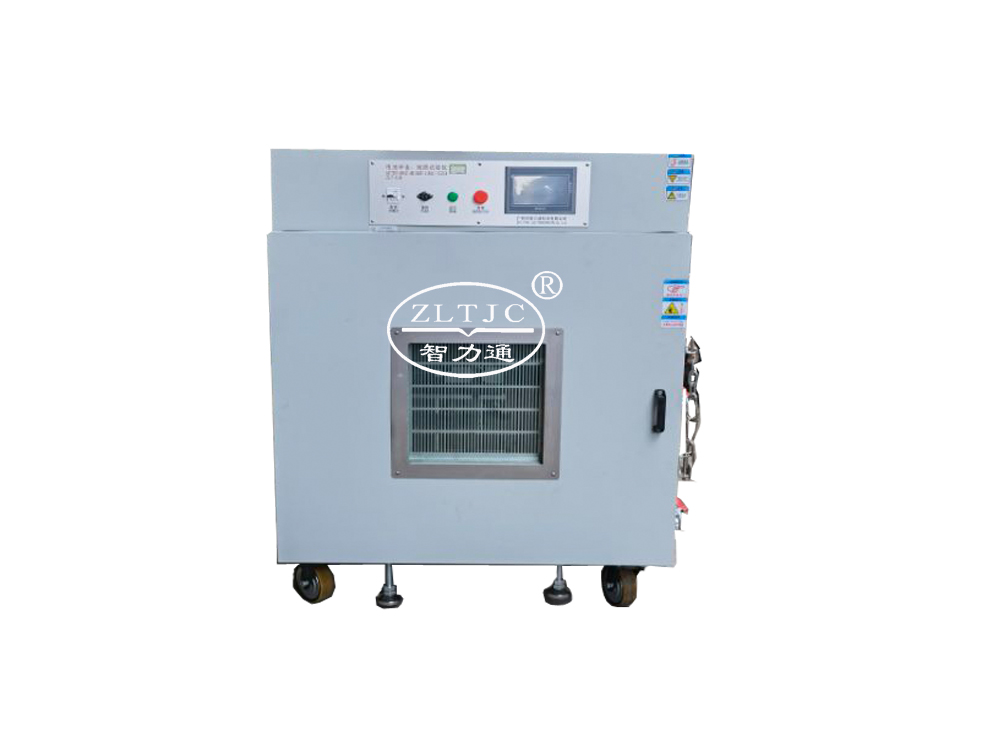

IEC60335-1 Anexa B 20.1 Echipament de testare a impactului bateriilor
Detalii despre produs: Model: ZLT-CJ8
Echipament de testare a impactului bateriilor , pentru a testa la impact și la scurtcircuit bateriile separabile și bateriile detașabile, conform IEC60335-1anexa 21 și clauza 19.17.
Aparatele care funcționează cu baterii trebuie să aibă o rezistență mecanică adecvată și trebuie să fie construite astfel încât să reziste la manevrarea aspră care poate fi de așteptat în utilizarea normală.
Aparatul echipat cu baterii complet încărcate și susținut rigid este supus testului Ehb din IEC60068-2-75, trei lovituri, fiecare având o energie de impact de 0,5J, sunt aplicate în fiecare punct al carcasei aparatului care este probabil să fie slab.
Cu o baterie care este complet încărcată conectată la sistemul de încărcare, un scurtcircuit este introdus în sistemul de încărcare printr-o componentă sau între pistele adiacente ale circuitului imprimat într-o locație care se estimează să producă cel mai nefavorabil rezultat pentru evaluarea efectului de alimentare înapoi de la baterie. Echipament
standard 10mΩ:

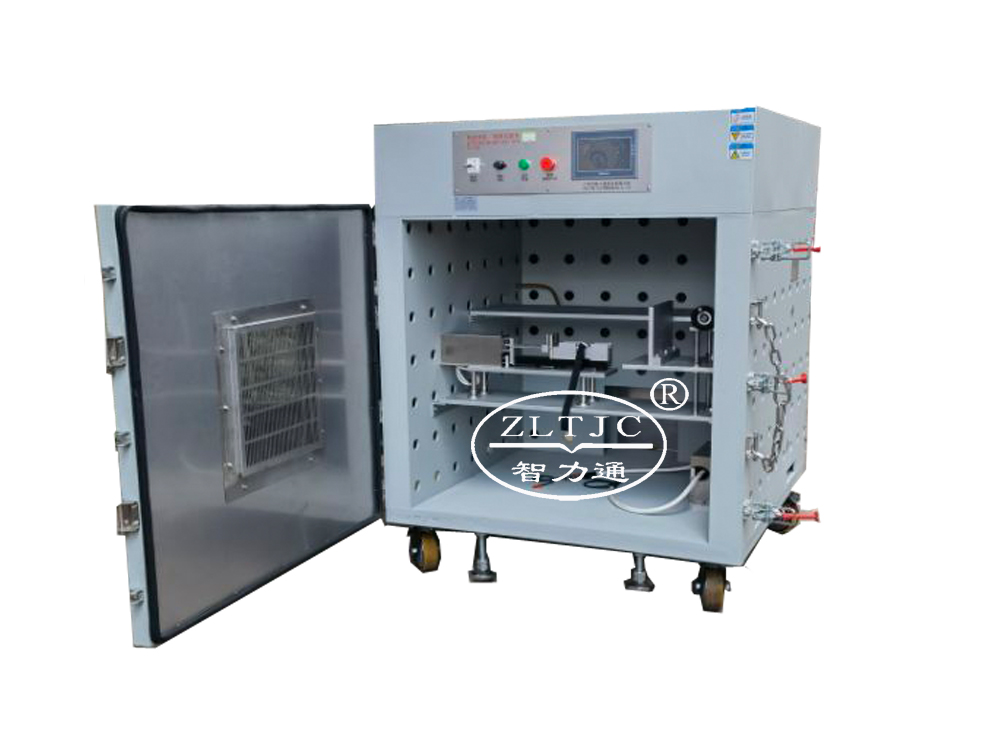

1 cutie antiexplozie, două zone de lucru, pentru testul de impact și testul de scurtcircuit, dimensiunea cutiei interioare L1000*D1000*H1000mm, dimensiune exterioară L1145*D1130*H1460mm.
1 ciocan de impact cu arc, cu 0,5J, conform IEC60068-2-75 Ehb.
1 dispozitiv de testare de scurtcircuit, un dispozitiv de contact tranzitoriu, cantitatea generală de conductanță de contact este de 200 A, când bateria este în stare de încărcare completă, porniți butonul de testare, apoi dispozitivul de contact tranzitoriu va scurtcircuita electrozii pozitivi și negativi ai bateriei și va monitoriza prin senzorul de curent și tensiune, calculează că rezistența la scurtcircuit nu este mai mare de 10mΩ.
1 sistem de operare electric prin PLC, efectuează automat testul de impact.
Alimentare: 220V50Hz alte tensiuni la cerere.
