IEC60335-1 付属書 B20.1 電池衝撃試験装置

IEC60335-1 付属書 B 20.1 バッテリー衝撃試験装置

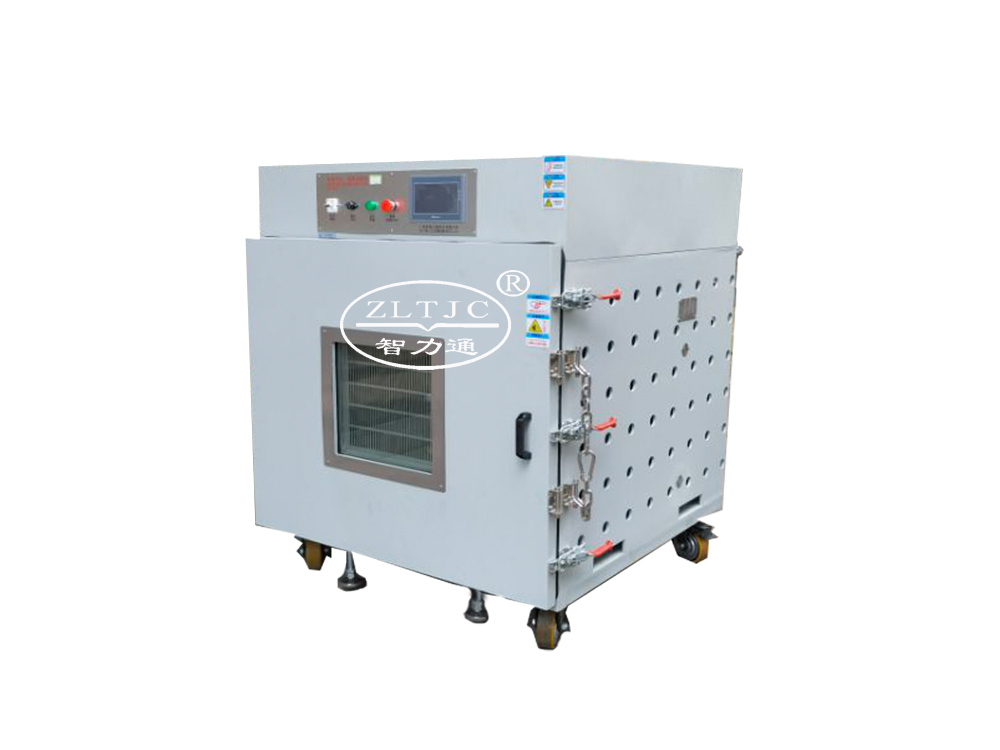

製品詳細: モデル: ZLT-CJ8
バッテリー衝撃試験装置、IEC60335-1 付属書 21 および条項 19.17 に従って、分離型バッテリーおよび取り外し可能なバッテリーの衝撃試験および短絡試験を行います。
電池式電気製品は、適切な機械的強度を備え、通常の使用で予想される乱暴な取り扱いに耐えられるように構築されていなければなりません。
完全に充電されたバッテリーが取り付けられ、しっかりとサポートされている機器は、IEC60068-2-75 の Ehb テストの対象となり、各衝撃エネルギーが 0.5J の 3 回の打撃が、機器のエンクロージャの弱い可能性のあるすべての点に適用されます。
完全に充電されたバッテリが充電システムに接続されている場合、バッテリからの逆給電の影響を評価するために最も不利な結果が生じると予想される場所で、コンポーネント全体または隣接するプリント回路トラック間に短絡が充電システムに導入されます。さらに、バッテリに接続されているコードを備えた充電システムの場合、最も悪影響が生じる可能性が高い点に短絡が導入されます。短絡の抵抗は 10mΩ を超えてはなりません。
標準装備:
防爆ボックス 1 個、防爆ボックス 2 個作業エリア、衝撃試験および短絡試験用、内箱サイズ L1000*D1000*H1000mm、外寸 W1145*D1130*H1460mm。
IEC60068-2-75 Ehb に準拠した、0.5J のスプリング式インパクト ハンマー 1 個。
1つの短絡テスト装置、過渡接触装置、接触コンダクタンスの一般量は200Aで、バッテリーが満充電の状態にあるときにテストボタンを起動すると、過渡接触装置がバッテリーの正極と負極を短絡し、電流および電圧センサーを通じて監視し、短絡抵抗が10mΩ以下であることを計算します。
1 PLCによる電気オペレーティングシステムにより、衝撃試験が自動的に実行されます。
電源:220V50Hz 他の電圧はリクエストに応じてください。
