IEC60601-2-52試験装置のマットレスサポートプラットフォームインパクター

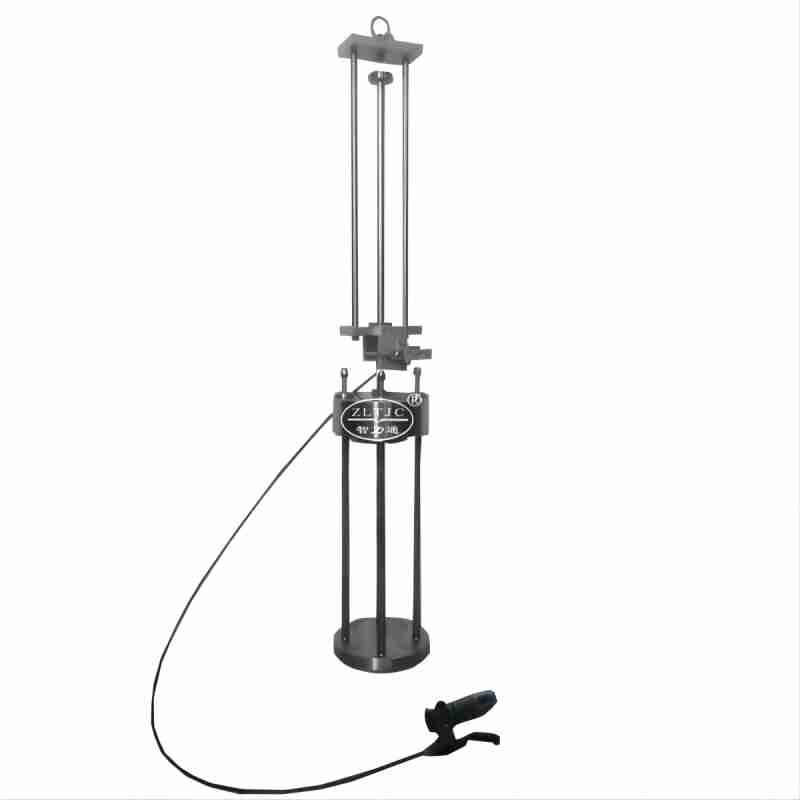

マットレスサポートプラットフォームインパクター

製品概要：型式 ZLT-CJ9

IEC60601-2-52 付属書 BB.2 および図 BB.2 に従って、マットレス サポート プラットフォームの機械的強度と耐久性を決定します。

メーカーの指定に従って、マットレスをマットレスサポートプラットフォーム上に置きます。可動要素に支持要素がなく、その傾きが水平に対して 7 ^{°未満の位置に} します。高さ調整可能な場合は、マットレスサポートプラットフォームは調整可能な範囲の中央に配置する必要があります。

マットレスの上 180 mm の高さから、IEC60601-2-52 の図 BB.1 で「B」とマークされた各位置にインパクターを医療用ベッド上に 20 回落とします。インパクターは自由に落下させますが、衝撃が推奨位置にできるだけ近い位置で発生することを保証するためにガイドを使用することもできます。

荷重を加えた後、医療用ベッドのいかなる要素も損失したり、破損したり、危険をもたらしたりすることはありません。

標準衣装:

1 インパクター本体、直径 (200±5) mm、その面は半径 300 mm、前縁半径 12 mm の凸球面曲率を持っています。

1質量組立、総質量25kg±0.1kg、本体および関連部品（スプリングを除く）の質量は17kg±0.1kgとなります。

1スプリングシステム、スプリングレートは6.9N/mm±1N/mm、残りの圧縮距離は最小60mmです。
