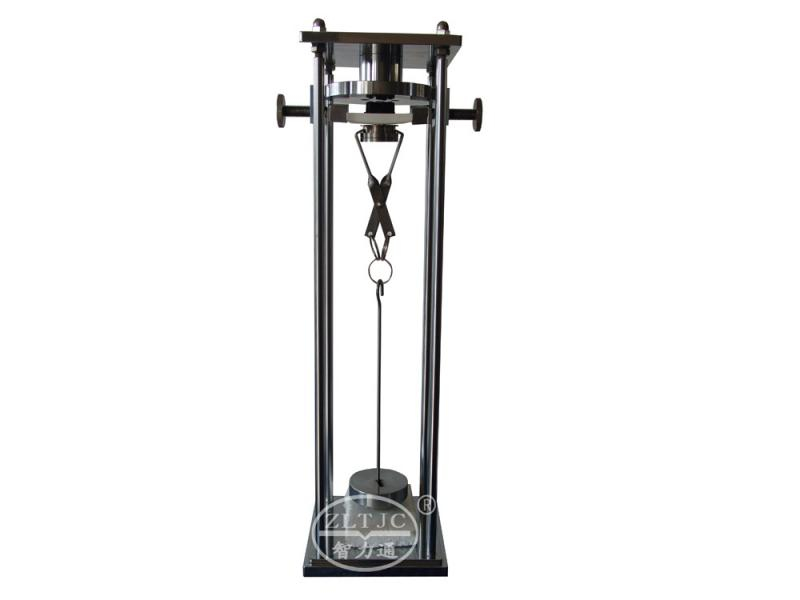

Aparat testimi i forcës minimale maksimale të tërheqjes.
Aparat testimi për verifikimin e forcës së tërheqjes së makinës testuese IEC 60884.
Detajet e produktit: Modeli ZLT-CB1.

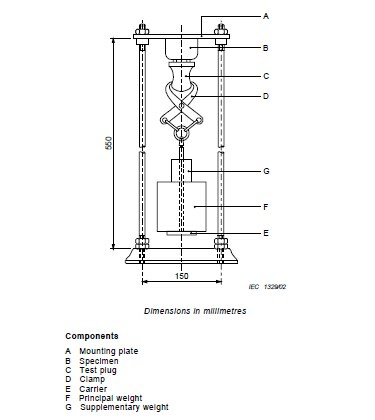

Për verifikimin e forcës maksimale dhe minimale të tërheqjes së prizës dhe prizës, sipas IEC60884-1 figurat 18 dhe 19, VDE0620-2005 bild 19.
Ndërtimi i aksesorëve duhet të lejojë futjen dhe tërheqjen e lehtë të spinës dhe të parandalojë funksionimin e spinës nga priza në përdorim normal. Aksesorët e kyçur testohen në pozicionin e shkyçur. Përputhshmëria kontrollohet, vetëm për prizat, me anë të një prove për të konstatuar se forca maksimale e nevojshme për të tërhequr spinën e provës nga priza nuk është më e lartë se forca e specifikuar në standard; me anë të një prove për të konstatuar se forca minimale e nevojshme për të tërhequr një matës të vetëm kunjash nga montimi individual i kontaktit nuk është më i ulët se forca e specifikuar në standard.
Veshje standarde:
1 stendë testimi,
1 grup peshash, 29,2576 N-27N-18N-9N-10N-8N-7N-5,4N-5N-4N-3,6N-1N-0,5N,
1 peshë kryesore 250 g, prizë testimi 315 g dhe kapëse 123 g, gjithsej 688 g (6,7424 N) për forcën maksimale të tërheqjes,
1 kapëse me peshë shtesë 110 g 43 g për forcën minimale të forcës tërheqëse,
1 prizë standarde (10 A 2 pin)
1 prizë standarde (10 A 3 pin)
1 prizë standarde (16A 3 pin)
1 grup kunjash standarde (10 A dhe 16 A)
Tapa testuese të bëra prej çeliku të ngurtësuar me vrazhdësi jo më të madhe se 0.8 mm.
