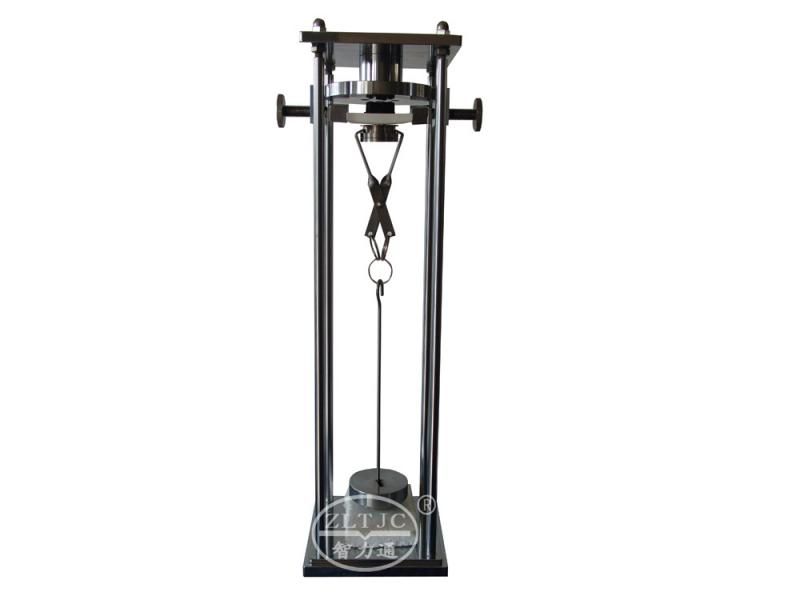

Aparato de prueba de fuerza de retirada mínima máxima.
Aparato de prueba para la verificación de la fuerza de extracción de la máquina de prueba IEC 60884.
Detalles del producto: Modelo ZLT-CB1.
Para verificación de la fuerza de extracción máxima y mínima de la toma y el enchufe, según IEC60884-1 figura 18 y 19, VDE0620-2005 bild 19.
La construcción de los accesorios permitirá una fácil inserción y extracción del enchufe y evitará que el enchufe se salga del tomacorriente en uso normal. Los accesorios entrelazados se prueban en posición desbloqueada. El cumplimiento se verifica, únicamente para las tomas de corriente, mediante una prueba para garantizar que la fuerza máxima necesaria para retirar el enchufe de prueba de la toma de corriente no sea superior a la fuerza especificada en la norma; mediante una prueba para determinar que la fuerza mínima necesaria para retirar un calibre de pasador único del conjunto de contacto individual no es inferior a la fuerza especificada en la norma.
Traje estándar:
1 banco de pruebas,
1 juego de pesas, 29,2576 N-27N-18N-9N-10N-8N-7N-5,4N-5N-4N-3,6N-1N-0,5N,
1 peso principal de 250 g, tapón de prueba de 315 g y abrazadera de 123 g, total 688 g(6,7424 N) para una fuerza de extracción máxima,
1 peso suplementario de 110 g, abrazadera de 43 g para fuerza mínima de extracción,
1 enchufe estándar (10 A 2 pines)
1 enchufe estándar (10 A 3 pines)
1 enchufe estándar (16A 3 pines)
1 juego de pines estándar (10 A y 16 A)
Tapones de prueba fabricados en acero endurecido con una rugosidad no superior a 0,8 mm.
