پروڈکٹ کا جائزہ

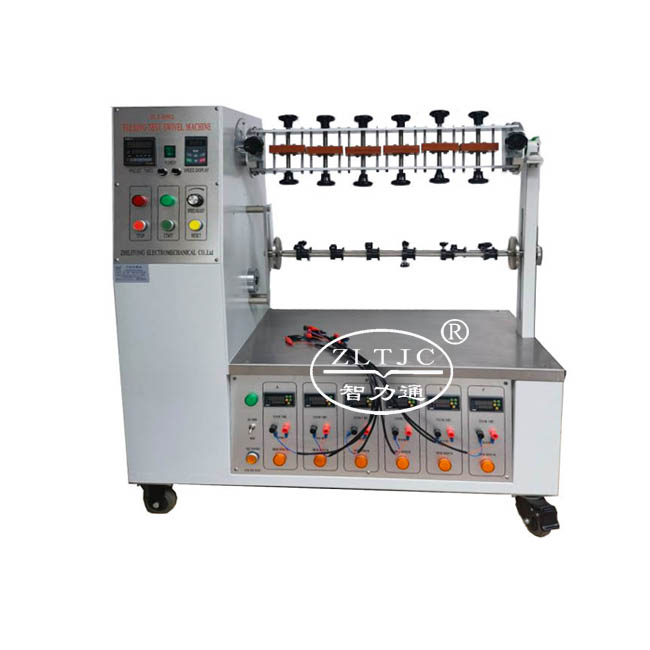

فلیکسنگ سائیکل ٹیسٹ اپریٹس ایک پیشہ ور ٹیسٹنگ ڈیوائس ہے جو کنٹرول شدہ گھومنے والی حرکتوں کے ذریعے کیبلز کی مسلسل موڑنے والی کارکردگی کا جائزہ لینے کے لیے بنایا گیا ہے۔ یہ خاص طور پر 6 کیبلز کو بیک وقت جانچنے کے لیے ڈیزائن کیا گیا ہے — ہر ایک الیکٹرک ٹولز اور ہینڈ لیمپ سے پلگ یا کیبل کے اندراجات سے لیس — حقیقی دنیا کی مصنوعات کی ترتیب کے ساتھ سیدھ کو یقینی بناتا ہے۔ یہ اپریٹس عالمی سطح پر تسلیم شدہ معیارات پر عمل کرتا ہے جس میں IEC60884-1 (Figure 21) , VDE0620 (Figure 21) اور UL 817 (Figure 11.3) شامل ہیں ، یہ تعمیل سے چلنے والی صنعتوں میں کیبل کی پائیداری کو درست کرنے کے لیے ایک قابل اعتماد ٹول بناتا ہے۔ سینٹرلائزڈ کنٹرول اور آپریشن کے لیے سے لیس PLC (پروگرام ایبل لاجک کنٹرولر) ، ڈیوائس خودکار ٹیسٹنگ، سائیکل کی درست گنتی، اور قابل اعتماد کارکردگی کا ڈیٹا فراہم کرتی ہے، جو کوالٹی ایشورنس (QA) ٹیموں اور برقی آلات کے مینوفیکچررز کے لیے اہم ہے۔
تکنیکی پیرامیٹرز
پیرامیٹر کا زمرہ |
تفصیلات کی تفصیلات |
ڈرائیو میکانزم |
1 الیکٹرک ڈرائیو موٹر ریڈکشن گیئر اور گھومنے والے گیئر کے ساتھ مربوط ہے۔ |

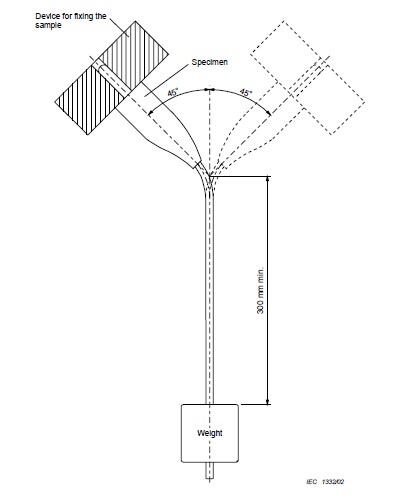

گھومنے والا زاویہ |
45° یا 90° (سایڈست، عمودی محور کے دونوں طرف ماپا جاتا ہے) |
وزن کی ترتیب |
6 ٹیسٹ وزن کے سیٹ ( 10N, 20N, 113g, 284g ) حقیقی دنیا کے بوجھ کے حالات کی نقل کرنے کے لیے |
گھومنے کی فریکوئنسی |
ایڈجسٹ رینج: 10 ~ 60 rpm (گھماؤ فی منٹ) |
کاؤنٹر سسٹم |
- 1 x 6 ہندسوں کا پہلے سے تعین کرنے والا کاؤنٹر (ٹارگٹ سائیکل پر ڈرائیو کو خود بخود بند کر دیتا ہے) - 6 x 5 ہندسوں کے انفرادی کاؤنٹر (نمونہ اوپن سرکٹ ایونٹس میں گھومنے کو ریکارڈ کرتا ہے) |
نمونہ فکسنگ |
ٹیسٹ کے نمونوں کی محفوظ، مستحکم پوزیشننگ کے لیے سرشار آلہ |
بجلی کی فراہمی |
معیاری: AC 220V 50Hz ؛ درخواست پر اپنی مرضی کے مطابق وولٹیجز/تعدد دستیاب ہیں۔ |
مصنوعات کی خصوصیات
ہائی تھرو پٹ ٹیسٹنگ
کی بیک وقت جانچ کی حمایت کرتے ہوئے 6 کیبلز ، اپریٹس ٹیسٹ لیڈ ٹائمز کو سنگل سیمپل ٹیسٹرز کے مقابلے میں نمایاں طور پر کم کرتا ہے۔ یہ کارکردگی اعلیٰ حجم کی پیداواری لائنوں کے لیے مثالی ہے جہاں ترسیل کے نظام الاوقات کو پورا کرنے کے لیے تیزی سے QA کی توثیق ضروری ہے۔
PLC سے چلنے والی درستگی
مربوط PLC کنٹرول سسٹم دستی آپریشن کی غلطیوں کو ختم کرتا ہے، تمام ٹیسٹ کے نمونوں میں مسلسل گھومنے والے زاویوں، فریکوئنسیوں اور وزن کے اطلاق کو یقینی بناتا ہے۔ یہ درستگی تولیدی نتائج کی ضمانت دیتی ہے، تعمیل کی جانچ کے لیے ایک اہم ضرورت۔
لچکدار آپریشنل ٹیوننگ
صارف مختلف استعمال کی شدت کی نقل کرنے کے لیے گھومنے کی فریکوئنسی (10~60 rpm) کو ایڈجسٹ کر سکتے ہیں (مثال کے طور پر، پورٹیبل ٹولز کے لیے بار بار جھکنا بمقابلہ اسٹیشنری لیمپ کے لیے کبھی کبھار حرکت)۔ متنوع ویٹ سیٹ (10N, 20N, 113g, 284g) مختلف لوڈ بیئرنگ ضروریات کے ساتھ کیبلز کی جانچ کی بھی اجازت دیتا ہے۔
جامع ایونٹ ٹریکنگ
دوہری کاؤنٹر سیٹ اپ ٹیسٹ کی پیشرفت میں مکمل مرئیت فراہم کرتا ہے: 6 ہندسوں کا پہلے سے تعین کرنے والا کاؤنٹر ٹارگٹ سائیکل کی گنتی پر ڈرائیو کو روک کر اوور ٹیسٹنگ کو روکتا ہے، جب کہ 5 ہندسوں کے انفرادی کاؤنٹر اوپن سرکٹ ایونٹس کو فوری طور پر لاگ ان کرتے ہیں — جس سے ناقص کارکردگی کا مظاہرہ کرنے والی کیبلز کی فوری شناخت ممکن ہو جاتی ہے۔
عالمی معیاری سیدھ
کے ساتھ تعمیل IEC60884-1 , VDE0620 ، اور UL 817 اس بات کو یقینی بناتی ہے کہ ٹیسٹ کے نتائج بڑی مارکیٹوں (یورپ، شمالی امریکہ، ایشیا) میں قبول کیے جائیں، بجلی کے اوزار، ہینڈ لیمپ اور کیبل سے لیس آلات برآمد کرنے والے مینوفیکچررز کے لیے رکاوٹوں کو کم کرتے ہیں۔
درخواست
فلیکسنگ سائیکل ٹیسٹ اپریٹس صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے اور کیبل کے استحکام کی توثیق پر توجہ مرکوز کرتا ہے:
الیکٹرک ٹول مینوفیکچرنگ : ڈرلز، گرائنڈرز اور سینڈرز کے لیے ٹیسٹنگ کیبلز — وہ آلات جہاں آپریشن کے دوران کیبلز کو بار بار، بار بار موڑنے کا سامنا کرنا پڑتا ہے۔
ہینڈ لیمپ کی پیداوار : موڑنے والی تھکاوٹ کے خلاف مزاحمت کو یقینی بنانے کے لیے پورٹیبل ورک لائٹس، ایمرجنسی لیمپ، اور کیمپنگ لالٹین کے لیے کیبلز کا جائزہ لینا۔
چھوٹے آلات QA : پورٹیبل پنکھوں، ہیٹروں اور بلینڈرز کے لیے کیبلز کی توثیق کرنا، گھریلو استعمال کے تحت طویل مدتی اعتبار کو یقینی بنانا۔
تعمیل لیبارٹریز : بین الاقوامی حفاظت اور کارکردگی کے معیارات پر پورا اترنے کے لیے برقی مصنوعات کے لیے تیسرے فریق کے سرٹیفیکیشن ٹیسٹ کا انعقاد۔
اجزاء فراہم کرنے والے : بجلی کے شعبے میں اصل سازوسامان کے مینوفیکچررز (OEMs) کو سپلائی کرنے سے پہلے کیبل اسمبلیوں کی تصدیق کرنا۔
اکثر پوچھے گئے سوالات
یہ فلیکسنگ سائیکل ٹیسٹ اپریٹس کن معیارات کی تعمیل کرتا ہے؟
یہ اپریٹس کی ضروریات کو پوری طرح پورا کرتا ہے IEC60884-1 (Figure 21) , VDE0620 (Figure 21) اور UL 817 (Figure 11.3) — عالمی برقی صنعت میں کیبل موڑنے کے ٹیسٹ کے لیے تین انتہائی مستند معیارات۔
ایک بار میں کتنی کیبلز کی جانچ کی جا سکتی ہے؟
یہ جانچ کر سکتا ہے بیک وقت 6 کیبلز کی ، ہر ایک میں الیکٹرک ٹولز یا ہینڈ لیمپ سے پلگ یا کیبل اینٹریز لگائی گئی ہیں، جس سے ٹیسٹنگ کی کارکردگی کو زیادہ سے زیادہ کیا جا سکتا ہے۔
کیا گھومنے کی فریکوئنسی سایڈست ہے؟
ہاں، گھومنے والی فریکوئنسی کو 10 ~ 60 rpm کے درمیان ٹیون کیا جا سکتا ہے تاکہ آزمائشی کیبلز کے لیے مختلف حقیقی دنیا کے استعمال کے نمونوں کی تقلید کی جا سکے۔
اپریٹس اوپن سرکٹ کے مسائل کو کیسے ٹریک کرتا ہے؟
یہ 5 ہندسوں کے کاؤنٹرز کے 6 سیٹوں (ایک فی ٹیسٹ کیبل) سے لیس ہے جو خود بخود کنڈوں کی تعداد کو ریکارڈ کرتا ہے جب ایک نمونہ کھلے سرکٹ کا تجربہ کرتا ہے، جس سے ہر کیبل کے لیے درست کارکردگی کا پتہ چلتا ہے۔
کیا علاقائی ضروریات کے لیے بجلی کی فراہمی کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A5: بالکل۔ معیاری بجلی کی فراہمی A.C. 220V 50Hz ہے ، لیکن اپنی مرضی کے مطابق وولٹیجز (مثلاً، 110V) اور تعدد (مثلاً، 60Hz) علاقائی برقی تصریحات سے ملنے کی درخواست پر دستیاب ہیں۔
