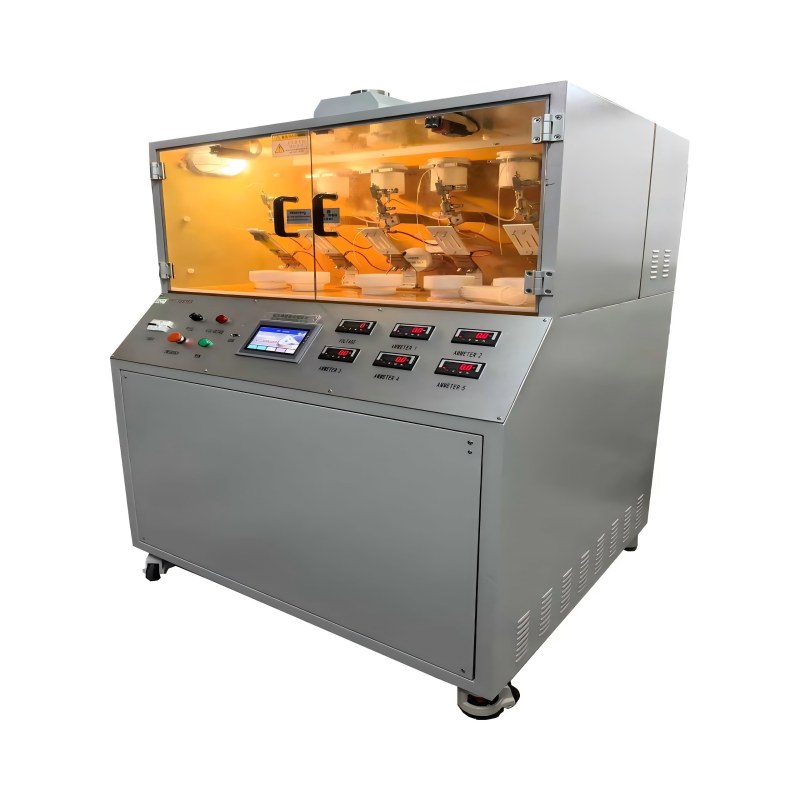

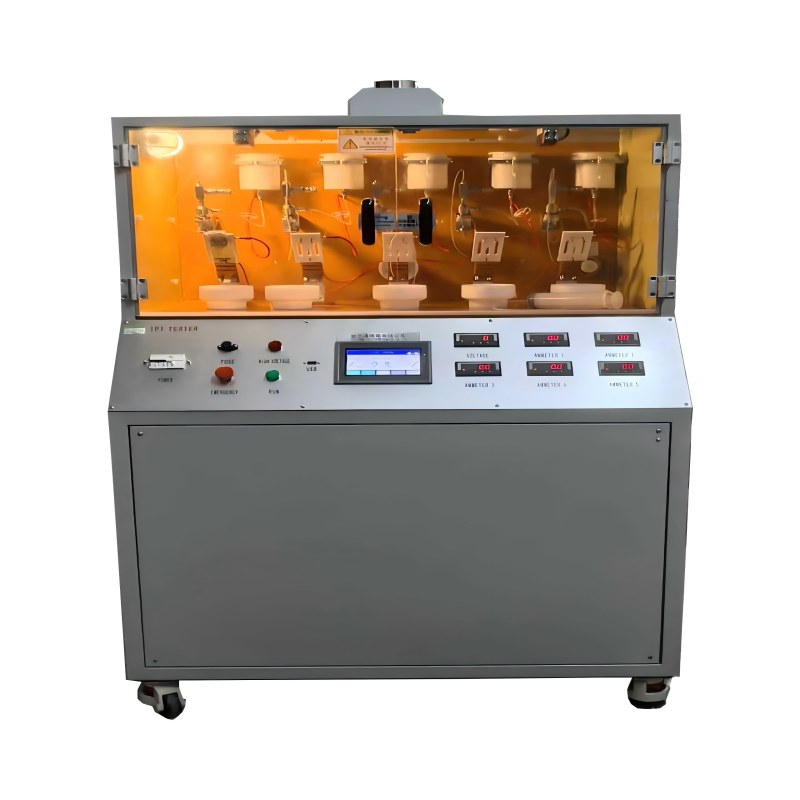

Verfolgungs- und Erosionstester für geneigte Ebenen
Produktdetails:Modell ZLT-IPT
Wird zur Bewertung der Kriechstromfestigkeit von Materialien verwendet: D2132 (Verunreinigungen: Staub und Nebel) und D3638 (Verunreinigung: leitfähige Flüssigkeitstropfen), gemäß ASTMD 2303 und IEC 60587. Es wird hauptsächlich zur Bewertung der Kriechstromfestigkeit und Erosionsbeständigkeit von elektrisch isolierenden Materialien unter schwierigen Umgebungsbedingungen verwendet. Der Test wird mit einer flüssigen Verunreinigung und einer Probe in einer geneigten Ebene bei einer Frequenz von 48 bis 62 Hz durchgeführt, um die Leistung des Materials unter schwierigen Umgebungsbedingungen zu bewerten.
Technische Parameter:
l Umgebungstemperatur: +5–+40 °C, relative Luftfeuchtigkeit: (20–90) % RH, Luftdruck: 80–106 kPa, keine heftigen Erschütterungen, Vibrationen, elektromagnetische Störungen, Staub, explosive oder korrosive Gase, mit guter Wärmeableitung.
l Stromversorgung: AC 220 V ± 2 %, 50 Hz ± 1 %, 1 KVA;
l Lösungspumpenantrieb: Druckluft, Druck > 0,2–0,3 MPa;
l Prüfspannung: 100–7.500 V einstellbar, Genauigkeit ±1 %; Genauigkeit des Voltmeters ±1,5 %;
l Elektrischer Schaltkreis: Die Ausgangsspannungsstabilität liegt innerhalb von ±1 %, einstellbar von 1 kV bis mindestens 7,5 kV. Der Nennstrom pro Prüfstation beträgt nicht weniger als 0,1 A (dh 0,5 A für fünf Stationen, wobei jede Station mit einem Amperemeter ausgestattet ist).
Mit jeder Probe ist ein 200-W-Widerstand (Toleranz ±10 %) in Reihe geschaltet. Die Widerstandswerte müssen mit der folgenden Tabelle übereinstimmen:
Anwendungsrate von 0,1 % NH 4CI 0,02 % Netzmittel, ml/min |
Spannungsbereich, KV |
Serienwiderstand, Ω |
0.075 |
1,0 bis 1,75 |
1000 |
0.15 |
2,0 bis 2,75 |
10000 |
0.30 |
3,0 bis 3,75 |
50000 |
0.60 |
4,0 bis 4,75 |
50000 |
0.90 |
5,0 bis 6,0 |
50000 |
l Elektroden: Entspricht Abbildung 2 von ASTMD 2303; Installationsmethode gemäß Abbildung 3; Die oberen und unteren Elektroden bestehen aus 0,5 mm dickem Edelstahl 302;
l Prüfstationen: 5 Stationen, unabhängig gesteuert;
l Steuerungsmethode: SPS-Touchscreen.
