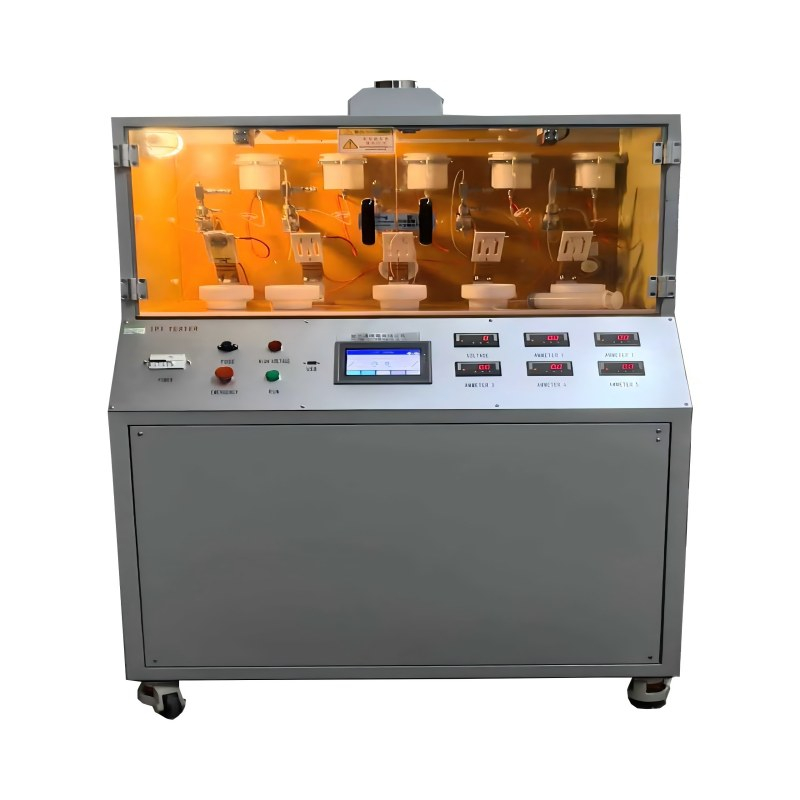

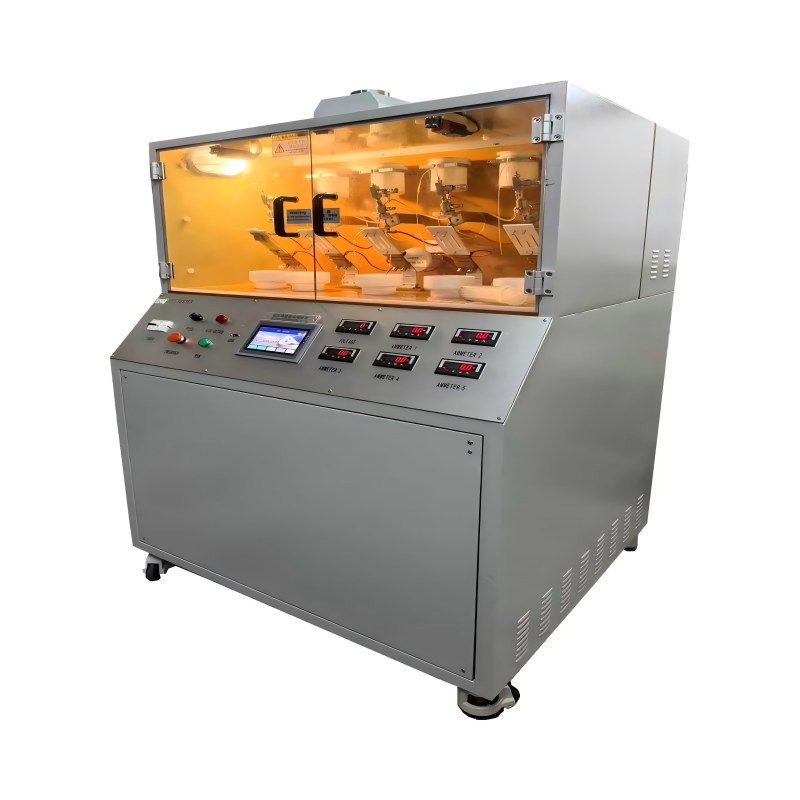

เครื่องทดสอบการติดตามและการกัดเซาะของระนาบเอียง
รายละเอียดสินค้า:รุ่น ZLT-IPT
ใช้เพื่อประเมินความต้านทานการติดตามของวัสดุ:D2132(สารปนเปื้อน:ฝุ่นและหมอก) และ D3638(สารปนเปื้อน:หยดของเหลวนำไฟฟ้า) ตามมาตรฐาน ASTMD 2303 และ IEC 60587 ใช้เพื่อประเมินความต้านทานการติดตามและความต้านทานการกัดกร่อนของวัสดุฉนวนไฟฟ้าภายใต้สภาพแวดล้อมที่รุนแรงเป็นหลัก การทดสอบดำเนินการโดยใช้ของเหลวปนเปื้อนและชิ้นงานระนาบเอียงที่ความถี่ 48~62 เฮิรตซ์ เพื่อประเมินประสิทธิภาพของวัสดุภายใต้สภาพแวดล้อมที่รุนแรง
พารามิเตอร์ทางเทคนิค:
อุณหภูมิแวดล้อม: +5-+40°C ความชื้นสัมพัทธ์: (20-90)%RH ความดันบรรยากาศ: 80-106kpa ไม่มีการสั่นอย่างรุนแรง การสั่นสะเทือน การรบกวนทางแม่เหล็กไฟฟ้า ฝุ่น ก๊าซระเบิดหรือกัดกร่อน พร้อมการกระจายความร้อนที่ดี
ล. แหล่งจ่ายไฟ: AC 220V ± 2%, 50HZ ± 1%, 1 KVA;
l ตัวขับปั๊มสารละลาย: อากาศอัด, ความดัน > 0.2~0.3 mPa;
l แรงดันทดสอบ: ปรับได้ 100 ~ 7,500 V, ความแม่นยำ ± 1%; ความแม่นยำของโวลต์มิเตอร์ ± 1.5%;
l วงจรไฟฟ้า: ความเสถียรของแรงดันเอาต์พุตอยู่ภายใน ± 1% ปรับได้ตั้งแต่ 1 kV ถึงอย่างน้อย 7.5 kV กระแสไฟฟ้าที่กำหนดต่อสถานีทดสอบต้องไม่ต่ำกว่า 0.1 A (เช่น 0.5 A สำหรับห้าสถานี โดยแต่ละสถานีมีแอมมิเตอร์)
ตัวต้านทาน 200W (ความคลาดเคลื่อน ±10%) เชื่อมต่อแบบอนุกรมกับชิ้นงานทดสอบแต่ละชิ้น ค่าความต้านทานต้องสอดคล้องกับตารางต่อไปนี้:
อัตราการใช้ 0.1%NH 4CI0.02% สารทำให้เปียก,มล./นาที |
ช่วงแรงดันไฟฟ้า เควี |
ตัวต้านทานแบบอนุกรม, โอห์ม |
0.075 |
1.0 ถึง 1.75 |
1000 |
0.15 |
2.0 ถึง 2.75 |
10000 |
0.30 |
3.0 ถึง 3.75 |
50000 |
0.60 |
4.0 ถึง 4.75 |
50000 |
0.90 |
5.0 ถึง 6.0 |
50000 |
อิเล็กโทรด: สอดคล้องกับรูปที่ 2 ของ ASTMD 2303; วิธีการติดตั้งตามรูปที่ 3 อิเล็กโทรดด้านบนและด้านล่างทำจากสแตนเลส 302 หนา 0.5 มม.
l สถานีทดสอบ: 5 สถานี ควบคุมอย่างอิสระ
l วิธีการควบคุม: หน้าจอสัมผัส PLC
