دستگاه تست خستگی چیست؟

بسیاری از کابل ها به دلیل خم شدن مکرر، نه یک بار اضافه ناگهانی، از کار می افتند. بنابراین، دستگاه تست خستگی چیست و چرا اهمیت دارد؟ در این مقاله، تستر خستگی به تجهیزات چرخه خم و خم شدن کابل اشاره دارد که برای بررسی کیفیت و انطباق استفاده می شود. شما یاد خواهید گرفت که چگونه کار می کند، از چه استانداردهایی پشتیبانی می کند و چگونه راه اندازی مناسب را انتخاب کنید.



دستگاه تست خستگی در تست کابل چیست؟

تستر خستگی کابل چه مشکلی را حل می کند؟

در تست کابل، الف از دستگاه تست خستگی استفاده می‌شود تا بفهمد کابل یا بند ناف انعطاف‌پذیر تا چه حد در طول استفاده معمولی از خم شدن، چرخش و حرکت مکرر دوام می‌آورد. این مهم است زیرا خرابی کابل اغلب به دلیل یک بار شدید نیست، بلکه به دلیل هزاران حرکت کوچکتر متمرکز در نزدیکی دوشاخه ها، ورودی های سیم یا سایر نقاط تحت فشار ایجاد می شود. تستر خستگی کابل آن حرکت مکرر را به روشی کنترل شده بازسازی می کند و به تولیدکنندگان کمک می کند تا قبل از رسیدن محصولات به بازار، طرح های ضعیف را تشخیص دهند.

این نیاز به ویژه در محصولاتی که مرتباً مورد استفاده قرار می گیرند یا در حین کار حرکت می کنند، واضح است. این شامل ابزارهای برقی، لامپ های دستی و سایر وسایل با سیم است که در طول استفاده روزانه بارها و بارها خم می شوند. در این کاربردها، یک ضعف کوچک در ساختار هادی، طراحی ورودی کابل یا مونتاژ می تواند به یک مدار باز اولیه یا خرابی مکانیکی تبدیل شود. به همین دلیل است که این تجهیزات فقط یک ابزار آزمایشگاهی نیستند. این یک دستگاه عملی بررسی دوام برای ایمنی، ثبات و کنترل کیفیت است.

چگونگی این نوع دستگاه تست خستگی با تسترهای مکانیکی عمومی متفاوت است

برخلاف یک تستر مکانیکی گسترده، این نوع دستگاه تست خستگی به طور خاص برای ارزیابی خمش یا خمش مداوم کابل ساخته شده است. این دستگاه از قطعات اختصاصی نگهدارنده نمونه، اجزای خمشی، سنبه ها، و سیستم های محرک کنترل شده به جای یک راه اندازی جهانی که برای بسیاری از مواد نامرتبط در نظر گرفته شده است، استفاده می کند. این تمرکز محصول اهمیت دارد زیرا کابل ها متفاوت از نمونه های سفت و سخت رفتار می کنند. آنها باید در پیکربندی واقعی خود آزمایش شوند، اغلب با دوشاخه یا ورودی کابل متصل شوند، بنابراین عمل خمش به جای یک آزمایش انتزاعی صرفاً مواد، منعکس کننده شرایط واقعی خدمات است.

جنبه	دستگاه تست خستگی کابل	تستر مکانیک عمومی
هدف اصلی	اعتبارسنجی مکرر خم شدن یا خم شدن کابل	آزمایش نیروی مواد یا جزء گسترده
نمونه معمولی	سیم های انعطاف پذیر، کابل های دارای دوشاخه یا ورودی کابل	نمونه های مواد عمومی یا قطعات سفت و سخت
سبک حرکت	چرخه های چرخشی یا خمشی کنترل شده	بار، فشرده سازی، کشش یا سایر اعمال کلی
تمرکز استفاده واقعی	شبیه سازی حرکتی که در کاربردهای بند ناف دیده می شود	اغلب رفتار مکانیکی وسیع تری را ارزیابی می کند

جایی که در انطباق و اعتبار محصول مناسب است

این دستگاه در نقطه ای قرار می گیرد که دوام محصول، انطباق، و تصمیمات انتشار با یکدیگر ملاقات می کنند. برای بررسی اینکه آیا کابل یا بند ناف انعطاف پذیر می تواند انتظارات دوام مورد نیاز را قبل از صدور گواهینامه، حمل و نقل یا عرضه محصول برآورده کند، استفاده می شود. در عمل، به تولید شواهد تکرارپذیر کمک می کند که یک طرح کابل می تواند شرایط خمشی مورد انتظار در سرویس را تحمل کند.

همچنین نقش مفیدی در مقایسه محصول و بررسی طراحی دارد. هنگامی که مهندسان نیاز به ارزیابی ساختارهای مختلف کابل، راه حل های کاهش فشار یا طرح های ورودی سیم دارند، تستر خستگی داده های کنترل شده را به جای حدس و گمان ارائه می دهد. این باعث می شود که هم در آزمایش انطباق و هم در برنامه های اعتبار سنجی داخلی ارزشمند باشد.



دستگاه تست خستگی کابل چگونه کار می کند؟

اصل تست اصلی پشت خم شدن و خم شدن

دستگاه تست خستگی کابل با قرار دادن نمونه کابل در معرض حرکت مکرر و کنترل شده کار می کند تا زمانی که نمونه به تعداد چرخه های از پیش تعیین شده برسد یا یک رویداد خرابی را نشان دهد. در عمل، حرکت معمولاً یک حرکت خمشی یا چرخشی است که برای بازتولید نوع استرسی که بند ناف در سرویس‌های روزمره در نزدیکی دوشاخه، ورودی کابل یا قسمتی که اغلب جابجا می‌شود، تجربه می‌کند، طراحی شده است. یکی از کاربردهای معمول آزمایش، بررسی مقاومت در برابر خستگی خمشی یک هادی جامد است، در حالی که دیگری بر ارزیابی عملکرد خمشی مداوم کابل ها از طریق حرکات چرخشی کنترل شده تمرکز دارد.

این تمایز مفید است زیرا نشان می دهد که همان اصل آزمایش برای اهداف آزمایش کابل کمی متفاوت اعمال می شود. یک تنظیم ممکن است بر مقاومت خمشی هادی تمرکز کند، در حالی که دیگری ممکن است خم شدن مکرر مجموعه کابل کامل را در پیکربندی های واقعی بررسی کند. در هر دو مورد، هدف این است که حرکت مکرر را در شرایط تعریف شده شبیه سازی کنیم و ببینیم که آیا کابل می تواند آن را بدون شکست تحمل کند یا خیر.

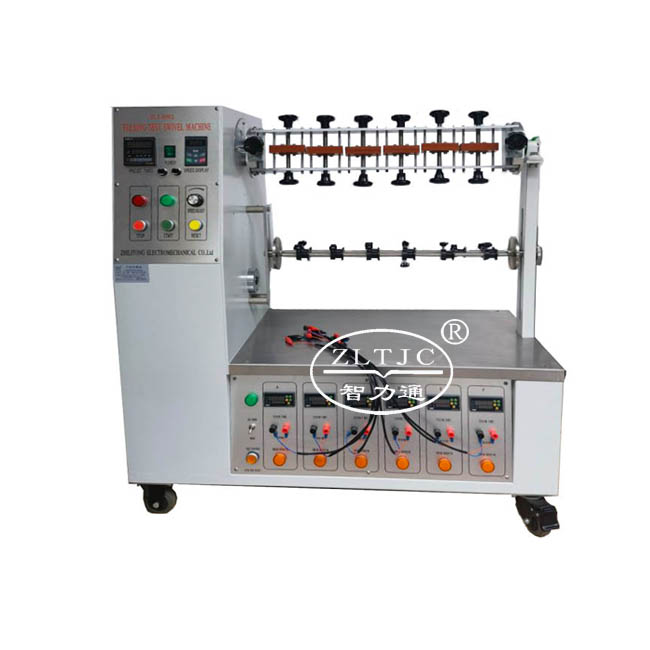

قطعات کلیدی که باعث می شود دستگاه تست خستگی کار کند

برای انجام مطمئن این آزمایش، دستگاه نگه‌داشتن مکانیکی، حرکت کنترل‌شده و ردیابی خودکار را ترکیب می‌کند. سیستم های معمولی شامل یک دستگاه گیره یا ثابت نمونه، یک صفحه یا سنبه فلزی برای خمش کنترل شده، یک سیستم درایو، کنترل مبتنی بر PLC، و یک سیستم شمارنده برای ردیابی چرخه و ثبت رویداد می باشد. این قطعات با هم، نمونه را پایدار نگه می دارند، حرکت قابل تکرار را اعمال می کنند و آزمایش را به جای مشاهده صرف، قابل اندازه گیری می کنند.

جزء	عملکرد در فرآیند تست
دستگاه گیره یا ثابت نمونه	کابل را محکم نگه می دارد تا حرکت در نقطه تنش مورد نظر اعمال شود
صفحه یا سنبه فلزی	شعاع خم را هدایت می کند و تنش مکانیکی قابل تکرار ایجاد می کند
سیستم درایو	حرکت خمشی یا چرخشی مداوم را ایجاد می کند
کنترل مبتنی بر PLC	شرایط عملیاتی پایدار و قابل تکرار را در طول آزمایش حفظ می کند
سیستم شمارنده	چرخه های هدف را ردیابی می کند و رویدادهای مربوط به خرابی مانند مدارهای باز را ثبت می کند

معمولاً چه پارامترهایی در طول آزمایش تنظیم می شوند

قبل از شروع به کار دستگاه، اپراتور معمولاً شرایط اصلی را تعیین می کند که شدت و ارتباط آزمایش را تعیین می کند. اینها اغلب شامل زاویه چرخش، فرکانس آزمایش، وزن یا شرایط بار اعمال شده، تعداد چرخه هدف، و روش ثبت مدار باز یا شکست است. در یک برنامه خم کردن کابل، زاویه ممکن است مطابق با استاندارد تست تنظیم شود، در حالی که سرعت حرکت را می توان در یک محدوده تعریف شده تنظیم کرد تا کابل یک الگوی تنش قابل تکرار را تجربه کند.

شرایط بار نیز اهمیت دارد زیرا ممکن است کابل یکسان تحت وزنه‌های آویزان یا روش‌های مهار متفاوت رفتار کند. برخی از تسترهای خستگی چندین مجموعه وزن را برای شبیه سازی شرایط استفاده عملی برای انواع مختلف کابل پشتیبانی می کنند. شمارنده‌های از پیش تعیین‌شده می‌توانند وقتی به تعداد چرخه‌های هدف رسیدند، ماشین را به‌طور خودکار متوقف کنند، در حالی که شمارنده‌های فردی وقتی نمونه خاصی از کار می‌افتد، ضبط می‌کنند. این تنظیمات به مطابقت تست با شرایط عملیاتی واقعی و الزامات خاص استاندارد کمک می کند.

در طول یک آزمایش معمولی چه اتفاقی می افتد

یک آزمایش معمولی از یک توالی واضح پیروی می کند. نمونه کابل ابتدا در دستگاه ثابت نصب می شود تا ناحیه تحت فشار به درستی قرار گیرد. سپس زاویه، فرکانس و بار مورد نیاز بر اساس استاندارد محصول یا روش تست داخلی تنظیم می شود. پس از آن، دستگاه حرکت چرخشی یا خمشی کنترل شده خود را آغاز می کند و سیستم کنترل عملکرد را در طول دوره آزمایش ثابت نگه می دارد.

در طول اجرا، شمارشگر سیکل کل پیشرفت به سمت نقطه پایانی مورد نیاز را نظارت می کند، در حالی که شمارنده های جداگانه یا سیگنال های رویداد، خرابی های مدار باز را برای هر نمونه ثبت می کنند. این امر باعث می شود تا چندین کابل را به طور همزمان آزمایش کنید و همچنان مشخص کنید که کدام نمونه عملکرد ضعیفی دارد. برای تولیدکنندگان و آزمایشگاه‌ها، این ترکیبی از حرکت قابل تکرار، شرایط از پیش تعیین شده و ثبت خودکار رویداد چیزی است که یک تستر خستگی را به یک سیستم تست دوام کابل قابل اعتماد تبدیل می‌کند.



تست خستگی چه چیزی را می تواند اندازه گیری کند و از چه استانداردهایی پشتیبانی می کند؟

نتایج آزمایش در مورد دوام کابل به شما چه می گوید

تستر خستگی کابل نشان می‌دهد که آیا کابل می‌تواند در شرایط کنترل‌شده از خمش مکرر جان سالم به در ببرد، بدون اینکه خیلی زود خراب شود. از نظر عملی، نتایج نشان می‌دهد که یک نمونه چند چرخه را می‌تواند تکمیل کند، آیا در طول آزمایش از نظر الکتریکی پیوسته باقی می‌ماند، و زمانی که حرکت، زاویه و بار از قبل ثابت شده‌اند، چقدر عملکرد ثابتی دارد. این باعث می شود خروجی نه تنها برای توسعه مهندسی، بلکه برای تأیید دوام معمول در گردش کار تولید و بازرسی مفید باشد.

معنی‌دارترین سیگنال دوام فقط این نیست که آیا کابل در نهایت از کار می‌افتد، بلکه زمان و نحوه خرابی آن در تنظیمات تست مشخص شده است. نمونه ای که به تعداد چرخه هدف می رسد بدون یک رویداد مدار باز، استقامت خمشی قوی تری را در آن شرایط نشان می دهد. کابلی که خیلی زودتر خراب می شود ممکن است نشان دهنده طراحی ضعیف هادی، کیفیت مونتاژ ضعیف، یا کاهش فشار ناکافی باشد. از آنجایی که دستگاه می تواند چندین نمونه را در یک اجرا آزمایش کند، همچنین به کاربران کمک می کند تا سازگاری بین نمونه ها را به جای تکیه بر یک مشاهده عبور یا شکست، مقایسه کنند.

چرا شمارش چرخه و ردیابی شکست مهم است؟

شمارش چرخه و ردیابی خرابی اهمیت دارد زیرا آزمایش دوام کابل را به شواهد قابل اندازه گیری تبدیل می کند. یک دستگاه تست خستگی ممکن است از یک شمارنده از پیش تعیین‌کننده برای متوقف کردن خودکار درایو در تعداد چرخه‌های مورد نظر استفاده کند، همراه با شمارنده‌های فردی که تعداد چرخش‌های تکمیل‌شده را هنگام تجربه یک نمونه مدار باز ثبت می‌کنند. این راه‌اندازی به تیم‌های باکیفیت کمک می‌کند تا کابل‌های ضعیف را به‌سرعت شناسایی کنند و عیوب جدا شده را از ناهماهنگی تولید بیشتر جدا کنند.

در یک محیط تولیدی یا آزمایشگاهی، این نوع داده ها از قضاوت سریعتر در مورد اینکه آیا یک روش دسته ای، طراحی یا مونتاژ آستانه مورد نیاز را برآورده می کند پشتیبانی می کند. به جای تکیه بر بازرسی بصری، مهندسان می توانند با شواهد مبتنی بر شمارش کار کنند که مستقیماً با شرایط تست تعریف شده مرتبط است.

اندازه گیری یا نقطه مرجع	آنچه به شما کمک می کند تأیید کنید
شمارش چرخه هدف	اینکه آیا کابل به آستانه دوام مورد نیاز می رسد یا خیر
رکورد رویداد مدار باز	آیا تداوم الکتریکی در طول خمش مکرر از بین می رود یا خیر
شمارنده نمونه انفرادی	کدام نمونه خاص در یک آزمایش چند نمونه عملکرد ضعیفی داشت
نقطه خاموشی از پیش تعیین شده	اینکه آیا آزمون دقیقاً در شرایط قبولی/شکست مورد نیاز متوقف می‌شود یا خیر



چگونه دستگاه تست خستگی مناسب را برای برنامه های کابل انتخاب می کنید؟

با نوع محصولی که باید آزمایش کنید شروع کنید

اولین گام، تعریف دقیق محصول کابل تحت ارزیابی است. نصب آزمایشی برای یک هادی جامد ممکن است برای کابل انعطاف پذیر، سیم متصل به دوشاخه، یا کابلی که در ابزارهای الکتریکی، لامپ های دستی یا وسایل کوچک استفاده می شود، مناسب نباشد. ساختار نمونه، حرکت مورد انتظار و نقطه شکست احتمالی باید انتخاب دستگاه را هدایت کند.

این مهم است زیرا مشکلات دوام کابل اغلب در مکان های خاص مانند نقطه ای که کابل وارد دوشاخه یا دستگاه می شود اتفاق می افتد. اگر ماشین الگوی تنش واقعی را در آن مکان بازتولید نکند، نتیجه آزمایش ممکن است برای تصمیمات طراحی یا انطباق کمتر مفید باشد.

توانایی دستگاه را با نیازهای آزمایشی واقعی خود مقایسه کنید

پس از تعریف نوع محصول، قابلیت دستگاه را با روش تست مورد نیاز مقایسه کنید. سؤالات کلیدی عبارتند از اینکه چند نمونه را می توان همزمان آزمایش کرد، چه حرکت خمشی یا چرخشی مورد نیاز است، آیا محدوده فرکانس با استاندارد مطابقت دارد، چه شرایط بار در دسترس است و چگونه سیستم نتایج را ثبت می کند. در بسیاری از کاربردهای کابل، راه‌اندازی مناسب، تنظیمی است که انطباق استاندارد را با مدیریت نمونه کارآمد و جمع‌آوری داده‌های قابل اعتماد متعادل می‌کند.

اپراتورها همچنین باید در نظر داشته باشند که چگونه می توان سیستم را برای انواع مختلف کابل یا برنامه های آزمایشی تنظیم کرد. دستگاهی با تنظیمات انعطاف‌پذیر برای زاویه، سرعت و وزن می‌تواند در چندین خط تولید مفیدتر از دستگاهی باشد که فقط برای یک پیکربندی باریک ساخته شده است.

سوالاتی که خریداران باید قبل از انتخاب تستر خستگی کابل بپرسند

قبل از انتخاب یک تست کننده خستگی، مهندسان و تیم های تدارکات باید چند سوال مستقیم بپرسند:

● آزمون باید از کدام استاندارد پیروی کند؟

● آیا آزمایش برای انطباق، بازرسی ورودی، یا کنترل کیفیت معمول است؟

● آیا دستگاه با ساختار نمونه و روش تثبیت مطابقت دارد؟

● آیا تست بازده بالاتر برای چندین کابل به طور همزمان لازم است؟

این سؤالات به محدود کردن فرآیند انتخاب کمک می کند و به جای صرفاً اندازه یا قیمت تجهیزات، بر ارتباط آزمایش تمرکز می کند. در تست کابل، بهترین دستگاه معمولاً دستگاهی است که بیشترین تطابق را با مورد استفاده واقعی داشته باشد.

اشتباهات رایجی که باید از آنها اجتناب کرد

یک اشتباه رایج، انتخاب یک 'تستر خستگی' است که واقعاً با برنامه‌های خم کردن کابل مناسب نیست. دیگری نادیده گرفتن رقم استاندارد یا بند دقیق مورد نیاز برای دسته محصول است. خریداران همچنین گاهی اوقات مقدار نمونه، توابع شمارنده یا نیازهای شبیه‌سازی بار را نادیده می‌گیرند، حتی اگر این جزئیات مستقیماً بر مفید بودن نتیجه آزمایش تأثیر بگذارد.

همچنین تمرکز بر روی حداکثر نیرو یا برچسب تجهیزات عمومی خطرناک است. در کاربردهای کابل، ارتباط تست، تکرارپذیری و تشخیص خرابی اغلب مهمتر از قابلیت مکانیکی گسترده است. یک دستگاه به خوبی تطبیق نتایجی را ایجاد می کند که دفاع از آنها هم در بررسی مهندسی و هم در ارزیابی انطباق آسان تر است.



نتیجه گیری

یک دستگاه تست خستگی در این زمینه یک تستر خمش یا خم شدن کابل است که برای بررسی دوام واقعی ساخته شده است. این به تولیدکنندگان و آزمایشگاه‌ها کمک می‌کند تا چرخه‌ها را بشمارند، خرابی‌ها را شناسایی کنند و با اطمینان از تست انطباق پشتیبانی کنند. Guangzhou Zhilitong Electromechanical Co., Ltd. راه حل های آزمایشی عملی را ارائه می دهد که با انواع کابل، روش های آزمایش و الزامات استاندارد مطابقت دارد.



سوالات متداول

س: دستگاه تست خستگی چیست؟

A: دستگاه تست خستگی تجهیزاتی است که برای ارزیابی دوام کابل در شرایط آزمایشی تعریف شده از خم شدن یا خم شدن مکرر استفاده می کند.

س: تست کننده خستگی در تست کابل چگونه کار می کند؟

A: یک تست کننده خستگی، نمونه را در چرخه های از پیش تعیین شده، زاویه ها و بارها حرکت می دهد تا خرابی اولیه یا رویدادهای مدار باز را تشخیص دهد.

س: دستگاه تست خستگی چه چیزی را می تواند اندازه گیری کند؟

A: دستگاه تست خستگی عمر چرخه، نقاط شکست و عملکرد تداوم را در طول حرکت مکرر کابل اندازه گیری می کند.

س: خریداران چگونه تستر خستگی مناسب را انتخاب می کنند؟

A: یک تست کننده خستگی را بر اساس نوع کابل، استاندارد مورد نیاز، روش حرکت، شرایط بار و نیازهای گزارش انتخاب کنید.
