Tuotteen yleiskatsaus
IEC 60335-2-24 liitteen BB vesihöyryn haihdutuslaite (malli: ZLT-WF) on erikoistunut testaustyökalu, joka on kehitetty huurteen kertymisen testaamiseen . sähkölaitteiden, erityisesti jäähdytystoimintojen, Se noudattaa tiukasti IEC60335-2-24 lauseketta 11.102 ja liitettä BB.1 & BB.2 varmistaen, että laitteiden valmistajat voivat vahvistaa huurteen muodostumisen kansainvälisten turvallisuus- ja suorituskykystandardien mukaisesti.

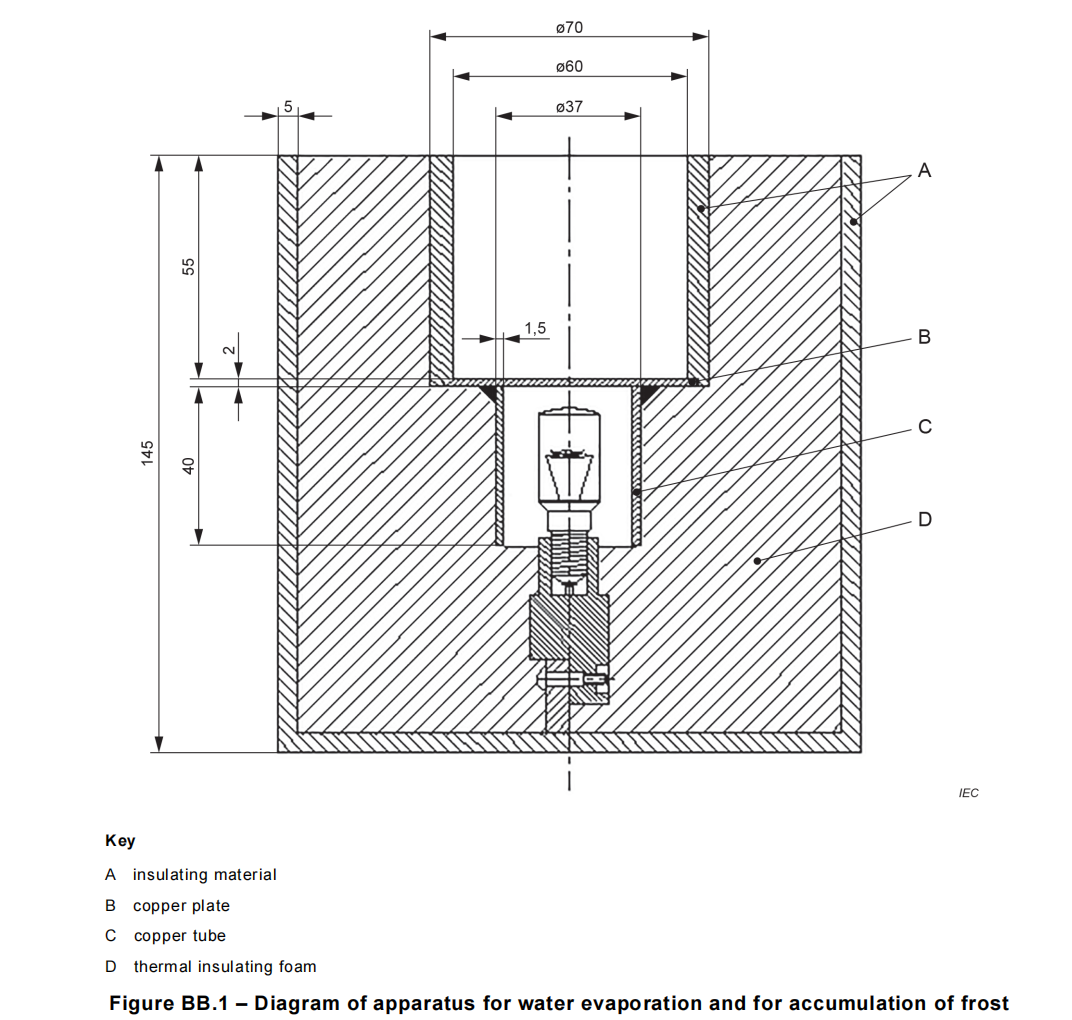

Laitteen ydinrakenteeseen kuuluu lämpöä eristävästä materiaalista valmistettu lohkokotelo (lämpöhäviön minimoimiseksi), pystysuora keskireikä, jossa on lamppu (hallitun lämmön tuottamiseksi), haihdutusmalja (jossa on korkea lämmönjohtavuus ja alhainen lämmönjohtavuus seinät) ja 4 W virtalähde (lampun virransyöttö). Tämä malli simuloi todellisia olosuhteita, joissa huurre kerääntyy jäähdytyskomponentteihin (esim. jääkaapin höyrystimiin), jolloin testaajat voivat mitata huurteen muodostumisnopeutta ja laitteen sulatustehokkuutta.
Tekniset parametrit
Parametri |
Erittely |
Malli |
ZLT-WF |
Ensisijainen tarkoitus |
Jäähdytykseen liittyvien sähkölaitteiden huurteen kertymätestaus |
Yhteensopivia standardeja |
IEC60335-2-24 lauseke 11.102 , IEC60335-2-24 liite BB.1 & BB.2 |
Virtalähde |
4W (sisäisen lampun virransyöttö) |
Haihdutusastian mitat |
Yläosan halkaisija: ø70 mm ; Pohjan halkaisija: ø37 mm ; Korkeus: 55 mm |
Kotelon avaimen mitat |
Korkeus: 145 mm ; Kriittinen eristeen paksuus: 40 mm |
Haihduttava astian pohjamateriaali |
Kuparilevy (korkea lämmönjohtavuus) |
Kotelon materiaali |
Lämpöä eristävä materiaali (vähentää ulkoista lämpöhäiriötä) |
Ydinkomponentit |
Eristävä kotelo, sisäinen lamppu, haihdutusastia, 4W virtalähde |
Tuotteen ominaisuudet
Optimoitu lämpöeristyssuunnittelu
Laitteen kotelo on valmistettu korkean suorituskyvyn lämpöä eristävästä materiaalista, joka minimoi lämmönvaihdon sisäisen testiympäristön ja ulkoisen ympäristön välillä. Tämä varmistaa, että lampun lämpö kohdistuu haihtuvaan astiaan, mikä luo vakaan, toistettavan ympäristön huurteen kerääntymiselle – mikä on kriittistä tarkkojen testitulosten kannalta.
Korkean johtavuuden haihdutusastia
Höyrystysastiassa on kuparilevypohja (korkea lämmönjohtavuus) ja matalan lämmönjohtavuuden seinämät. Kuparipohja siirtää tehokkaasti lämpöä lampusta astiassa olevaan veteen edistäen tasaista haihtumista, kun taas eristetyt seinämät estävät lämmön häviämisen sivuilta. Tämä malli on yhdenmukainen IEC60335-2-24 liitteen BB.1 kanssa , mikä varmistaa standardivaatimusten noudattamisen.
All-In-One, käyttövalmis sarja

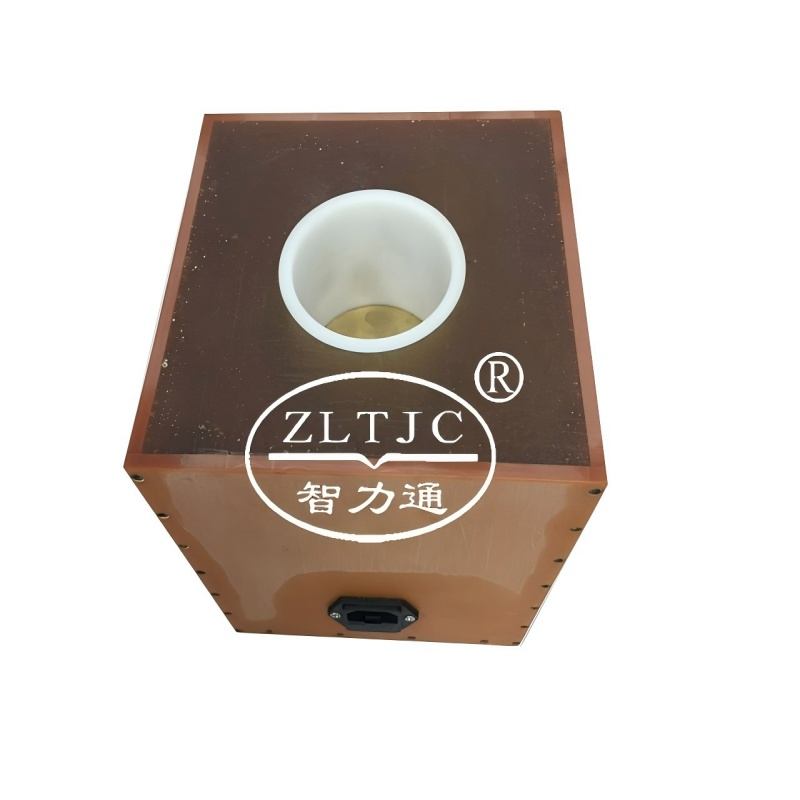

ZLT-WF toimitetaan täydellisenä pakettina, joka sisältää vesihöyryn haihdutuslaitteen, sisäisen lampun ja 4 W:n virtalähteen . Käyttäjien ei tarvitse hankkia lisäkomponentteja, mikä lyhentää asennusaikaa ja varmistaa osien yhteensopivuuden (esim. lamppu ja sovitin on esikalibroitu optimaalista suorituskykyä varten).
Vakiotasoitettu kokoonpano

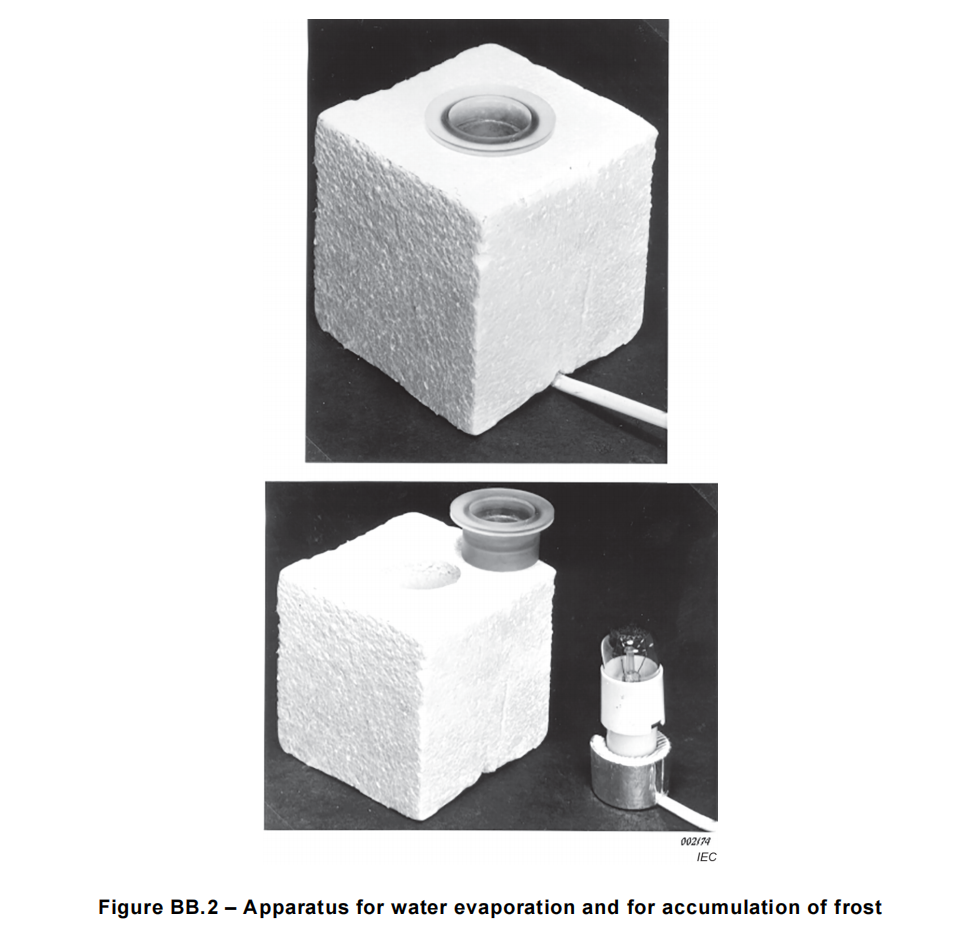

Laitteen jokainen yksityiskohta – haihdutusastian mitoista ( ø70 mm/ø37 mm/55 mm ) kotelon korkeuteen ( 145 mm ) – on suunniteltu vastaamaan vaatimuksia IEC60335-2-24 liitteen BB.1 ja BB.2 . Tämä eliminoi erot testiasetusten ja standardivaatimusten välillä ja varmistaa, että testitulokset ovat päteviä säädöstenmukaisuuden kannalta.
Sovellus
Jäähdytyslaitteiden huurteen kertymätestaus
Kotitalouksien jääkaapit ja pakastimet : Testaa huurteen kertymistä höyrystimiin, mikä auttaa valmistajia optimoimaan sulatusjaksot (esim. määrittämään, kuinka usein sulatuslämmittimien on aktivoiduttava liiallisen jäätymisen estämiseksi).
Kaupalliset jäähdytysyksiköt : Vahvistaa pakkasen suorituskyvyn näyttöjääkaapeissa, pakastimissa ja juomajäähdyttimissä, mikä varmistaa tasaisen jäähdytystehokkuuden ja vähentää huurtumistukosten aiheuttamaa energiahukkaa.
Jäähdytyskomponenttien suorituskyvyn validointi
Ilmastointilaitteiden höyrystimet : Testaa huurteen kertymistä ikkuna- tai split-tyyppisissä AC-höyrystimissä (kriittinen kylmän ilmaston alueilla, joilla pakkanen voi vähentää ilmavirtausta ja jäähdytyskapasiteettia).
Ilmankuivaimen jäähdytyspatterit : Varmistaa, että ilmankuivaimet säilyttävät suorituskyvyn mittaamalla jäähdytyskierukan huurretta, joka voi muuten heikentää kosteudenpoistoa.
Sääntelyn noudattamisen testaus
Laitevalmistajille, jotka hakevat CE-, CB- tai muita kansainvälisiä sertifikaatteja, ZLT-WF tarjoaa tarvittavat huurteen kerääntymistiedot osoittamaan, että ne noudattavat IEC60335-2-24 -standardia, joka on keskeinen jäähdytyslaitteiden turvallisuuden ja suorituskyvyn standardi.
FAQ
Mikä on ZLT-WF-vesihöyryn haihdutuslaitteen päätoiminto?
ZLT-WF:n ensisijainen tehtävä on simuloida huurteen kertymisolosuhteita jäähdytykseen liittyville sähkölaitteille (esim. jääkaapit, ilmastointilaitteet) mukaisesti IEC60335-2-24:n . Se auttaa testaamaan huurteen kertymistä jäähdytyskomponentteihin ja validoimaan sulatusjärjestelmien tehokkuuden.
Mikä virtalähde tulee laitteen mukana?
Laitteen mukana tulee 4 W:n virtalähde, joka on erityisesti suunniteltu antamaan virtaa sisäiselle lampulle. Tämä sovitin on esikalibroitu sen varmistamiseksi, että lamppu tuottaa oikean lämpötehon standardien mukaista testausta varten.
Mitä materiaalia haihdutusastian pohjassa on käytetty?
Höyrystysastian pohja on valmistettu kuparilevystä , joka tarjoaa korkean lämmönjohtavuuden. Tämä materiaali siirtää tehokkaasti lämpöä lampusta astiassa olevaan veteen varmistaen tasaisen veden haihtumisen ja huurteen muodostumisen.
Onko laite standardin IEC 60335-2-24 tiettyjen lausekkeiden mukainen?
Kyllä. Se on täysin mukainen . IEC60335-2-24 lausekkeen 11.102 (jossa esitetään huurteen kerääntymistestivaatimukset) ja IEC60335-2-24 liitteen BB.1 & BB.2 (jossa määritellään laitteen rakenne ja mitat)
Voidaanko laitetta käyttää muihin kuin jäähdytyslaitteisiin?
ZLT-WF on suunniteltu erityisesti laitteisiin, joissa on jäähdytyskomponentteja (esim. jääkaapit, ilmastointilaitteet, ilmankuivaimet), jotka vaativat huurteen kerääntymistestiä. Sitä ei suositella ei-jäähdyttäville laitteille, koska niiden testausvaatimukset poikkeavat IEC60335-2-24: stä.
