Pangkalahatang -ideya ng produkto
Ang IEC 60335-2-24 Annex BB Water Vapor Evaporation Device (Model: ZLT-WF) ay isang dalubhasang tool sa pagsubok na binuo para sa pagsubok sa pag-iipon ng hamog na pagsubok ng mga electric appliances, lalo na ang mga may pag-andar ng paglamig. Mahigpit na sumunod ito sa IEC60335-2-24 Clause 11.102 at Annex BB.1 & BB.2 , tinitiyak na ang mga tagagawa ng appliance ay maaaring mapatunayan ang pagganap ng pagbuo ng hamog sa pagsunod sa mga pamantayan sa kaligtasan at pagganap ng mga pamantayan sa pagganap.

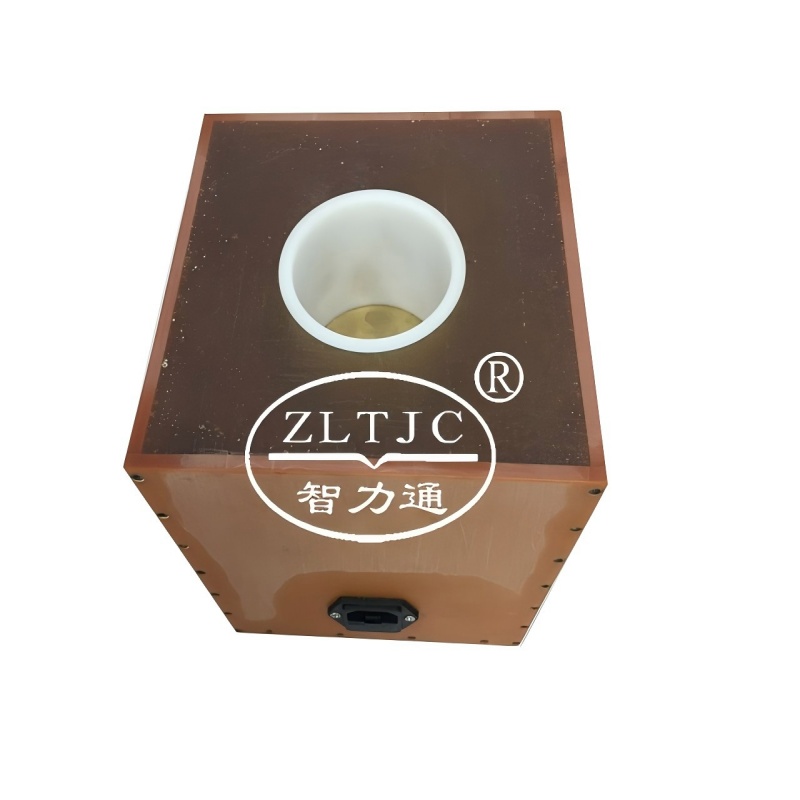

Ang pangunahing istraktura ng aparato ay nagsasama ng isang block enclosure na gawa sa thermally insulating material (upang mabawasan ang pagkawala ng init), isang patayong gitnang butas na pabahay ng isang lampara (para sa pagbuo ng kinokontrol na init), isang evaporating dish (na may isang mataas na base ng thermal conductivity at mababang thermal conductivity wall), at isang 4W power adapter (para sa pagpapagana ng lampara). Ang disenyo na ito ay ginagaya ang mga kondisyon ng real-world kung saan nag-iipon ang Frost sa mga sangkap ng paglamig (halimbawa, mga evaporator ng refrigerator), na nagpapahintulot sa mga tester na masukat ang rate ng pagbuo ng hamog na nagyelo at kahusayan ng defrosting ng appliance.
Mga teknikal na parameter
Parameter |
Pagtukoy |
Modelo |
Zlt-wf |
Pangunahing layunin |
Ang pagsubok sa akumulasyon ng hamog na nagyelo para sa mga kasangkapan na may kaugnayan sa paglamig na may kaugnayan sa paglamig |
Mga Pamantayang Pamantayan |
IEC60335-2-24 Clause 11.102 , IEC60335-2-24 Annex BB.1 & BB.2 |
Power Adapter |
4w (para sa kapangyarihan ng panloob na lampara) |
Pagsingaw ng mga sukat ng ulam |
Nangungunang diameter: Ø70 mm ; Bottom diameter: Ø37 mm ; Taas: 55 mm |
Enclosure key dimensyon |
Taas: 145 mm ; Kritikal na kapal ng pagkakabukod: 40 mm |
Pag -evaporating ng base ng base ng ulam |
Copper Plate (Mataas na Thermal Conductivity) |
Enclosure Material |
Thermally insulating material (binabawasan ang panlabas na panghihimasok sa init) |
Mga pangunahing sangkap |
Insulating enclosure, panloob na lampara, evaporating dish, 4W power adapter |
Mga Tampok ng Produkto
Na -optimize na disenyo ng thermal pagkakabukod
Ang enclosure ng aparato ay nilikha mula sa mataas na pagganap na thermally insulating material, na nagpapaliit ng palitan ng init sa pagitan ng panloob na kapaligiran sa pagsubok at ang panlabas na paligid. Tinitiyak nito na ang init ng lampara ay nakatuon sa evaporating dish, na lumilikha ng isang matatag, paulit -ulit na kapaligiran para sa akumulasyon ng hamog na nagyelo - kritikal para sa tumpak na mga resulta ng pagsubok.
Mataas na conductivity evaporating dish
Ang evaporating dish ay nagtatampok ng isang base ng tanso plate (mataas na thermal conductivity) at mababang mga pader ng thermal conductivity. Ang base ng tanso ay mahusay na naglilipat ng init mula sa lampara hanggang sa tubig sa ulam, na nagtataguyod ng pare -pareho na pagsingaw, habang ang mga insulated na pader ay pumipigil sa pagkawala ng init mula sa mga gilid. Ang disenyo na ito ay nakahanay sa IEC60335-2-24 Annex BB.1 , tinitiyak ang pagsunod sa mga karaniwang kinakailangan.
All-in-one, handa na gamitin na kit
Ang ZLT-WF ay dumating bilang isang kumpletong pakete, kabilang ang aparato ng pagsingaw ng singaw ng tubig, ang panloob na lampara, at isang adaptor ng 4W power . Ang mga gumagamit ay hindi kailangang mapagkukunan ng mga karagdagang sangkap, pagbabawas ng oras ng pag-setup at tinitiyak ang pagiging tugma sa pagitan ng mga bahagi (halimbawa, ang lampara at adapter ay pre-calibrated para sa pinakamainam na pagganap).
Standard-nakahanay na pagsasaayos
Ang bawat detalye ng aparato-mula sa pagsingaw ng mga sukat ng ulam ( Ø70 mm/Ø37 mm/55 mm ) hanggang sa taas ng enclosure ( 145 mm )-dinisenyo upang tumugma sa mga pagtutukoy sa IEC60335-2-24 Annex BB.1 & BB.2 . Tinatanggal nito ang mga pagkakaiba -iba sa pagitan ng mga pag -setup ng pagsubok at karaniwang mga kinakailangan, tinitiyak na ang mga resulta ng pagsubok ay may bisa para sa pagsunod sa regulasyon.
Application
Pagsubok sa akumulasyon ng hamog sa mga kagamitan sa pagpapalamig
Mga ref ng sambahayan at mga freezer : Mga pagsubok sa pag -buildup ng hamog sa mga evaporator, na tumutulong sa mga tagagawa na ma -optimize ang mga siklo ng defrost (halimbawa, tinutukoy kung gaano kadalas ang mga defrost heaters ay kailangang maisaaktibo upang maiwasan ang labis na hamog na nagyelo).
Mga yunit ng pagpapalamig ng komersyal : Pinatunayan ang pagganap ng hamog na nagyelo sa mga display fridges, walk-in freezer, at mga cooler ng inumin, tinitiyak ang pare-pareho na kahusayan sa paglamig at pagbabawas ng basura ng enerhiya mula sa mga blockage ng hamog na nagyelo.
Ang pagpapatunay ng pagganap para sa mga sangkap ng paglamig
Mga Evaporator ng Air Conditioner : Sinusuri ang akumulasyon ng hamog na nagyelo sa uri ng window o split-type na mga evaporator ng AC (kritikal para sa mga rehiyon ng malamig na klima kung saan ang hamog na nagyelo ay maaaring mabawasan ang daloy ng hangin at kapasidad ng paglamig).
Dehumidifier Cooling Coils : Tinitiyak ang mga dehumidifier na mapanatili ang pagganap sa pamamagitan ng pagsukat ng pagbuo ng hamog na nagyelo sa mga coils ng paglamig, na kung hindi man ay maaaring mapahamak ang pag -alis ng kahalumigmigan.
Pagsubok sa Pagsunod sa Regulasyon
Para sa mga tagagawa ng appliance na naghahanap ng CE, CB, o iba pang mga sertipikasyon sa internasyonal, ang ZLT-WF ay nagbibigay ng kinakailangang data ng akumulasyon ng hamog na nagyelo upang ipakita ang pagsunod sa IEC60335-2-24 , isang pangunahing pamantayan para sa paglamig sa kaligtasan at pagganap.
FAQ
Ano ang pangunahing pag-andar ng aparato ng pagsingaw ng singaw ng tubig ng ZLT-WF?
Ang pangunahing pag-andar ng ZLT-WF ay upang gayahin ang mga kondisyon ng akumulasyon ng hamog na nagyelo para sa mga kagamitan na may kaugnayan sa paglamig (halimbawa, mga refrigerator, air conditioner) na sumusunod sa IEC60335-2-24 . Tumutulong ito sa pagsubok kung paano bumubuo ang hamog na nagyelo sa mga sangkap ng paglamig at mapatunayan ang pagiging epektibo ng mga sistema ng defrost.
Anong power adapter ang kasama sa aparato?
Ang aparato ay may isang 4W power adapter na partikular na idinisenyo upang mabigyan ng kapangyarihan ang panloob na lampara. Ang adapter na ito ay pre-calibrated upang matiyak na ang lampara ay bumubuo ng tamang output ng init para sa pagsubok na sumusunod sa standard.
Anong materyal ang ginagamit para sa evaporating base ng ulam?
Ang base ng evaporating dish ay gawa sa isang tanso plate , na nag -aalok ng mataas na thermal conductivity. Ang materyal na ito ay mahusay na naglilipat ng init mula sa lampara hanggang sa tubig sa ulam, tinitiyak ang pare -pareho na pagsingaw ng tubig at pagbuo ng hamog na nagyelo.
Sumunod ba ang aparato sa mga tiyak na sugnay ng IEC 60335-2-24?
Oo. Ito ay ganap na sumusunod sa IEC60335-2-24 Clause 11.102 (na nagbabalangkas ng mga kinakailangan sa pagsubok sa pag-iipon ng hamog) at IEC60335-2-24 Annex BB.1 & BB.2 (na tumutukoy sa disenyo at sukat ng aparato).
Maaari bang magamit ang aparato para sa mga gamit na hindi pag-refrigeration?
Ang ZLT-WF ay partikular na idinisenyo para sa mga kasangkapan na may mga sangkap ng paglamig (halimbawa, mga refrigerator, ACS, dehumidifier) na nangangailangan ng pagsubok sa pag-iipon ng hamog. Hindi ito inirerekomenda para sa mga gamit na hindi pinalamig, dahil naiiba ang kanilang mga kinakailangan sa pagsubok mula sa IEC60335-2-24.
