उत्पाद अवलोकन
आईईसी 60335-2-24 एनेक्स बीबी जल वाष्प वाष्पीकरण उपकरण (मॉडल: जेडएलटी-डब्ल्यूएफ) एक विशेष परीक्षण उपकरण है जो ठंढ संचय परीक्षण के लिए विकसित किया गया है। बिजली के उपकरणों, विशेष रूप से शीतलन कार्यों वाले उपकरणों के यह IEC60335-2-24 खंड 11.102 और अनुबंध BB.1 और BB.2 का सख्ती से पालन करता है , यह सुनिश्चित करता है कि उपकरण निर्माता अंतरराष्ट्रीय सुरक्षा और प्रदर्शन मानकों के अनुपालन में फ्रॉस्ट बिल्डअप प्रदर्शन को मान्य कर सकते हैं।

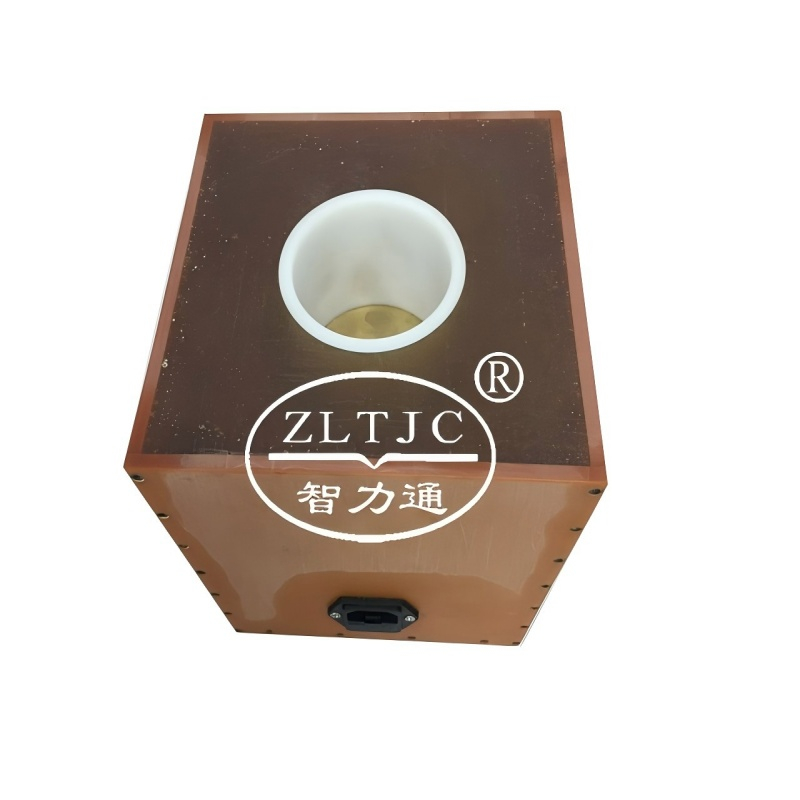

डिवाइस की मुख्य संरचना में थर्मल इंसुलेटिंग सामग्री से बना एक ब्लॉक संलग्नक (गर्मी के नुकसान को कम करने के लिए), एक ऊर्ध्वाधर केंद्रीय छेद जिसमें एक लैंप (नियंत्रित गर्मी उत्पन्न करने के लिए), एक वाष्पीकरण डिश (एक उच्च थर्मल चालकता आधार और कम थर्मल चालकता वाली दीवारों के साथ), और एक 4W पावर एडाप्टर (लैंप को पावर देने के लिए) शामिल है। यह डिज़ाइन वास्तविक दुनिया की स्थितियों का अनुकरण करता है जहां शीतलन घटकों (उदाहरण के लिए, रेफ्रिजरेटर बाष्पीकरणकर्ता) पर ठंढ जमा हो जाती है, जिससे परीक्षकों को ठंढ निर्माण दर और उपकरण डीफ्रॉस्टिंग दक्षता को मापने की अनुमति मिलती है।
तकनीकी मापदंड
पैरामीटर |
विनिर्देश |
नमूना |
ZLT-WF |
प्राथमिक उद्देश्य |
शीतलन से संबंधित विद्युत उपकरणों के लिए फ्रॉस्ट संचय परीक्षण |
अनुरूप मानक |
IEC60335-2-24 खंड 11.102 , IEC60335-2-24 अनुबंध BB.1 और BB.2 |
बिजली अनुकूलक |
4W (आंतरिक लैंप को पावर देने के लिए) |
वाष्पित होने वाले डिश आयाम |
शीर्ष व्यास: ø70 मिमी ; निचला व्यास: ø37 मिमी ; ऊंचाई: 55 मिमी |
संलग्नक मुख्य आयाम |
ऊंचाई: 145 मिमी ; क्रिटिकल इन्सुलेशन मोटाई: 40 मिमी |
डिश बेस सामग्री का वाष्पीकरण |
तांबे की प्लेट (उच्च तापीय चालकता) |
संलग्नक सामग्री |
थर्मली इन्सुलेटिंग सामग्री (बाहरी ताप हस्तक्षेप को कम करती है) |
मुख्य घटक |
इन्सुलेटिंग संलग्नक, आंतरिक लैंप, वाष्पीकरण डिश, 4W पावर एडाप्टर |
उत्पाद की विशेषताएँ
अनुकूलित थर्मल इन्सुलेशन डिज़ाइन
डिवाइस का घेरा उच्च प्रदर्शन वाली थर्मल इंसुलेटिंग सामग्री से तैयार किया गया है, जो आंतरिक परीक्षण वातावरण और बाहरी परिवेश के बीच गर्मी विनिमय को कम करता है। यह सुनिश्चित करता है कि लैंप की गर्मी वाष्पित होने वाले डिश पर केंद्रित है, जिससे ठंढ संचय के लिए एक स्थिर, दोहराने योग्य वातावरण बनता है - सटीक परीक्षण परिणामों के लिए महत्वपूर्ण।
उच्च चालकता वाष्पीकरण डिश
वाष्पित होने वाली डिश में तांबे की प्लेट का आधार (उच्च तापीय चालकता) और कम तापीय चालकता वाली दीवारें होती हैं। तांबे का आधार कुशलतापूर्वक लैंप से गर्मी को डिश में पानी में स्थानांतरित करता है, लगातार वाष्पीकरण को बढ़ावा देता है, जबकि इंसुलेटेड दीवारें किनारों से गर्मी के नुकसान को रोकती हैं। यह डिज़ाइन IEC60335-2-24 अनुलग्नक BB.1 के साथ संरेखित है , जो मानक आवश्यकताओं का अनुपालन सुनिश्चित करता है।
ऑल-इन-वन, रेडी-टू-यूज़ किट
ZLT-WF एक संपूर्ण पैकेज के रूप में आता है, जिसमें जल वाष्प वाष्पीकरण उपकरण, आंतरिक लैंप और एक 4W पावर एडाप्टर शामिल है । उपयोगकर्ताओं को अतिरिक्त घटकों को स्रोत करने, सेटअप समय को कम करने और भागों के बीच संगतता सुनिश्चित करने की आवश्यकता नहीं है (उदाहरण के लिए, लैंप और एडाप्टर इष्टतम प्रदर्शन के लिए पूर्व-कैलिब्रेटेड हैं)।
मानक-संरेखित विन्यास
डिवाइस का प्रत्येक विवरण - वाष्पित होने वाले डिश आयाम ( ø70 मिमी/ø37 मिमी/55 मिमी ) से लेकर बाड़े की ऊंचाई ( 145 मिमी ) तक - में विनिर्देशों से मेल खाने के लिए डिज़ाइन किया गया है IEC60335-2-24 अनुबंध BB.1 और BB.2 । यह परीक्षण सेटअप और मानक आवश्यकताओं के बीच विसंगतियों को समाप्त करता है, यह सुनिश्चित करता है कि परीक्षण के परिणाम नियामक अनुपालन के लिए मान्य हैं।
आवेदन
प्रशीतन उपकरणों में फ्रॉस्ट संचय परीक्षण
घरेलू रेफ्रिजरेटर और फ्रीजर : बाष्पीकरणकर्ताओं पर फ्रॉस्ट बिल्डअप का परीक्षण करता है, जो निर्माताओं को डीफ्रॉस्ट चक्र को अनुकूलित करने में मदद करता है (उदाहरण के लिए, यह निर्धारित करना कि अत्यधिक फ्रॉस्ट को रोकने के लिए डीफ्रॉस्ट हीटर को कितनी बार सक्रिय करने की आवश्यकता है)।
वाणिज्यिक प्रशीतन इकाइयां : डिस्प्ले फ्रिज, वॉक-इन फ्रीजर और पेय कूलर में ठंढ प्रदर्शन को मान्य करता है, लगातार शीतलन दक्षता सुनिश्चित करता है और ठंढ रुकावटों से ऊर्जा अपशिष्ट को कम करता है।
कूलिंग घटकों के लिए प्रदर्शन सत्यापन
एयर कंडीशनर बाष्पीकरणकर्ता : विंडो-प्रकार या स्प्लिट-प्रकार के एसी बाष्पीकरणकर्ताओं में ठंढ संचय का परीक्षण करता है (ठंडी जलवायु वाले क्षेत्रों के लिए महत्वपूर्ण जहां ठंढ वायु प्रवाह और शीतलन क्षमता को कम कर सकती है)।
डीह्यूमिडिफ़ायर कूलिंग कॉइल्स : कूलिंग कॉइल्स पर फ्रॉस्ट बिल्डअप को मापकर यह सुनिश्चित करता है कि डीह्यूमिडिफ़ायर प्रदर्शन बनाए रखें, जो अन्यथा नमी हटाने में बाधा उत्पन्न कर सकता है।
विनियामक अनुपालन परीक्षण
CE, CB, या अन्य अंतरराष्ट्रीय प्रमाणन चाहने वाले उपकरण निर्माताओं के लिए, ZLT-WF IEC60335-2-24 के अनुपालन को प्रदर्शित करने के लिए आवश्यक फ्रॉस्ट संचय डेटा प्रदान करता है , जो कूलिंग उपकरण सुरक्षा और प्रदर्शन के लिए एक प्रमुख मानक है।
अक्सर पूछे जाने वाले प्रश्न
ZLT-WF जल वाष्प वाष्पीकरण उपकरण का मुख्य कार्य क्या है?
ZLT-WF का प्राथमिक कार्य IEC60335-2-24 के अनुपालन में शीतलन-संबंधित विद्युत उपकरणों (जैसे, रेफ्रिजरेटर, एयर कंडीशनर) के लिए ठंढ संचय स्थितियों का अनुकरण करना है । यह परीक्षण करने में मदद करता है कि शीतलन घटकों पर ठंढ कैसे बनती है और डीफ़्रॉस्ट सिस्टम की प्रभावशीलता को मान्य करती है।
डिवाइस के साथ कौन सा पावर एडाप्टर शामिल है?
यह डिवाइस 4W पावर एडाप्टर के साथ आता है जिसे विशेष रूप से आंतरिक लैंप को पावर देने के लिए डिज़ाइन किया गया है। यह एडाप्टर यह सुनिश्चित करने के लिए पूर्व-कैलिब्रेटेड है कि लैंप मानक-अनुपालक परीक्षण के लिए सही ताप आउटपुट उत्पन्न करता है।
वाष्पीकृत डिश के आधार के लिए किस सामग्री का उपयोग किया जाता है?
वाष्पित होने वाली डिश का आधार तांबे की प्लेट से बना होता है , जो उच्च तापीय चालकता प्रदान करता है। यह सामग्री कुशलतापूर्वक लैंप से गर्मी को डिश में पानी में स्थानांतरित करती है, जिससे लगातार पानी का वाष्पीकरण और ठंढ का गठन सुनिश्चित होता है।
क्या डिवाइस IEC 60335-2-24 के विशिष्ट खंडों का अनुपालन करता है?
हाँ। यह पूरी तरह से IEC60335-2-24 क्लॉज 11.102 (जो फ्रॉस्ट संचय परीक्षण आवश्यकताओं को रेखांकित करता है) और IEC60335-2-24 अनुलग्नक BB.1 और BB.2 (जो डिवाइस के डिजाइन और आयामों को निर्दिष्ट करता है) का अनुपालन करता है।
क्या उपकरण का उपयोग गैर-प्रशीतन उपकरणों के लिए किया जा सकता है?
ZLT-WF विशेष रूप से शीतलन घटकों (जैसे, रेफ्रिजरेटर, एसी, डीह्यूमिडिफ़ायर) वाले उपकरणों के लिए डिज़ाइन किया गया है, जिन्हें ठंढ संचय परीक्षण की आवश्यकता होती है। गैर-शीतलन उपकरणों के लिए इसकी अनुशंसा नहीं की जाती है, क्योंकि उनकी परीक्षण आवश्यकताएँ IEC60335-2-24 से भिन्न होती हैं.
