Termék áttekintése
Az IEC 60335-2-24 BB melléklet szerinti vízgőz-elpárologtató készülék (Modell: ZLT-WF) egy speciális vizsgálóeszköz, amelyet fagygyülemlésének tesztelésére fejlesztettek ki. elektromos készülékek, különösen hűtési funkcióval rendelkező készülékek Szigorúan betartja az IEC60335-2-24 11.102. pontját és a BB.1 és BB.2 mellékletet , biztosítva, hogy a készülékgyártók a nemzetközi biztonsági és teljesítményszabványoknak megfelelően ellenőrizni tudják a fagyképződési teljesítményt.

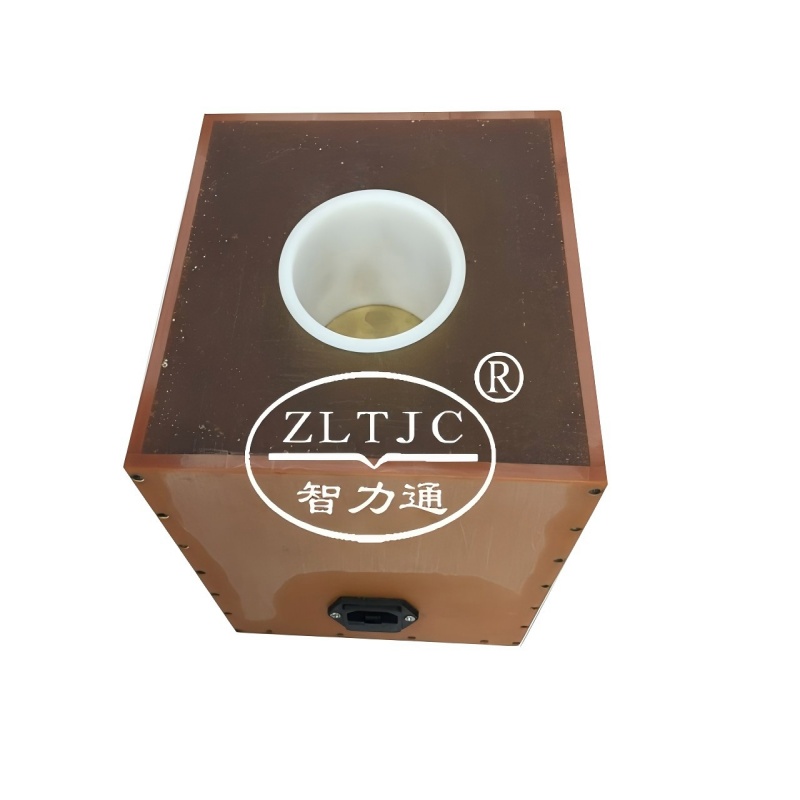

A készülék magfelépítése tartalmaz egy hőszigetelő anyagból készült blokkházat (a hőveszteség minimalizálása érdekében), egy függőleges központi furatot, amelyben egy lámpa (szabályozott hőtermelésre), egy párologtató edény (nagy hővezető képességű alappal és alacsony hővezető képességű falakkal) és egy 4 W-os hálózati adapter (a lámpa táplálására szolgál). Ez a kialakítás valós körülményeket szimulál, amikor a dér felgyülemlik a hűtőelemeken (pl. hűtőszekrény párologtatóin), lehetővé téve a tesztelők számára a fagyképződés mértékének és a készülék leolvasztási hatékonyságának mérését.
Műszaki paraméterek
Paraméter |
Specifikáció |
Modell |
ZLT-WF |
Elsődleges cél |
Fagyhalálozási vizsgálat hűtéssel kapcsolatos elektromos készülékekhez |
Megfelelő szabványok |
IEC60335-2-24, 11.102. pont , IEC60335-2-24 Melléklet BB.1 és BB.2 |
Tápadapter |
4W (a belső lámpa táplálásához) |
Párologtató edény méretei |
Felső átmérő: ø70 mm ; Alsó átmérő: ø37 mm ; Magasság: 55 mm |
Ház kulcs méretei |
Magasság: 145 mm ; Kritikus szigetelési vastagság: 40 mm |
Elpárologtató edényalapanyag |
Rézlemez (nagy hővezető képességű) |
Tokozás anyaga |
Hőszigetelő anyag (csökkenti a külső hőinterferenciát) |
Alapkomponensek |
Szigetelő ház, belső lámpa, párologtató edény, 4W-os hálózati adapter |
Termékjellemzők
Optimalizált hőszigetelő tervezés
A készülék háza nagy teljesítményű hőszigetelő anyagból készült, amely minimalizálja a hőcserét a belső tesztkörnyezet és a külső környezet között. Ez biztosítja, hogy a lámpa hője az elpárologtató edényre összpontosul, stabil, megismételhető környezetet teremtve a dér felhalmozódásához – ez kritikus a pontos teszteredményekhez.
Nagy vezetőképességű párologtató edény
Az elpárologtató csésze rézlemez alappal (nagy hővezető képességgel) és alacsony hővezető képességű falakkal rendelkezik. A réztalp hatékonyan továbbítja a hőt a lámpából az edényben lévő vízbe, elősegítve az egyenletes párolgást, míg a szigetelt falak megakadályozzák az oldalsó hőveszteséget. Ez a kialakítás összhangban van az IEC60335-2-24 BB.1 mellékletével , biztosítva a szabványos követelményeknek való megfelelést.
Minden az egyben, használatra kész készlet
A ZLT-WF komplett csomagként érkezik, amely tartalmazza a vízgőz elpárologtató berendezést, a belső lámpát és egy 4 W-os hálózati adaptert . A felhasználóknak nem kell további alkatrészeket beszerezniük, ami csökkenti a beállítási időt és biztosítja az alkatrészek kompatibilitását (pl. a lámpa és az adapter előre kalibrálva van az optimális teljesítmény érdekében).
Szabványosan igazított konfiguráció
A készülék minden részletét – a párologtató edény méreteitől ( ø70 mm/ø37 mm/55 mm ) a ház magasságáig ( 145 mm ) – úgy tervezték, hogy megfeleljen az IEC60335-2-24 melléklet BB.1 és BB.2 specifikációinak . Ez kiküszöböli a tesztbeállítások és a szabványos követelmények közötti eltéréseket, biztosítva, hogy a vizsgálati eredmények érvényesek a szabályozási megfelelésre.
Alkalmazás
Fagyfelhalmozódás vizsgálata hűtőberendezésekben
Háztartási hűtőszekrények és fagyasztók : teszteli a fagy felhalmozódását az elpárologtatókon, ami segít a gyártóknak optimalizálni a leolvasztási ciklusokat (pl. meghatározza, milyen gyakran kell bekapcsolnia a leolvasztó fűtőelemeket a túlzott fagy elkerülése érdekében).
Kereskedelmi hűtőegységek : Érvényesíti a fagyteljesítményt a vitrines hűtőszekrényekben, a beépített fagyasztókban és az italhűtőkben, biztosítva a folyamatos hűtési hatékonyságot és csökkentve a fagyelzáródások miatti energiapazarlást.
A hűtőelemek teljesítményének ellenőrzése
Légkondicionáló párologtatók : Teszteli a fagy felhalmozódását ablakos vagy osztott típusú váltakozó áramú elpárologtatókban (kritikus a hideg éghajlatú régiókban, ahol a fagy csökkentheti a légáramlást és a hűtési kapacitást).
Párátlanító hűtőtekercsek : Biztosítja a párátlanítók teljesítményének fenntartását azáltal, hogy méri a hűtőspirálokon lerakódott fagyot, amely egyébként ronthatja a nedvesség eltávolítását.
Szabályozási megfelelőségi vizsgálat
A CE-, CB- vagy más nemzetközi tanúsítványt igénylő készülékgyártók számára a ZLT-WF biztosítja a szükséges fagyhalmozódási adatokat az IEC60335-2-24 szabványnak való megfelelés bizonyítására , amely a hűtőberendezések biztonsága és teljesítménye kulcsfontosságú szabványa.
GYIK
Mi a ZLT-WF vízgőz elpárologtató készülék fő funkciója?
A ZLT-WF elsődleges funkciója a hűtéssel kapcsolatos elektromos készülékek (pl. hűtőszekrények, klímaberendezések) fagygyülemlési feltételeinek szimulálása megfelelően az IEC60335-2-24 szabványnak . Segít tesztelni, hogyan halmozódik fel dér a hűtőelemeken, és ellenőrizheti a leolvasztórendszerek hatékonyságát.
Milyen hálózati adaptert tartalmaz a készülék?
A készülékhez tartozik egy 4 W-os hálózati adapter, amelyet kifejezetten a belső lámpa táplálására terveztek. Ez az adapter előre kalibrálva van, hogy biztosítsa a lámpa megfelelő hőteljesítményét a szabványnak megfelelő teszteléshez.
Milyen anyagból készült a párologtató edény alapja?
Az elpárologtató edény alja készült rézlemezből , amely magas hővezető képességgel rendelkezik. Ez az anyag hatékonyan továbbítja a hőt a lámpából az edényben lévő vízbe, biztosítva a folyamatos vízpárolgást és a dérképződést.
Megfelel-e a készülék az IEC 60335-2-24 szabvány meghatározott rendelkezéseinek?
Igen. Teljes mértékben megfelel az IEC60335-2-24 11.102. pontjának (amely felvázolja a fagyhalmozódási vizsgálat követelményeit) és az IEC60335-2-24 BB.1 és BB.2 mellékletet (amely meghatározza az eszköz kialakítását és méreteit).
Használható a készülék nem hűtőberendezésekhez?
A ZLT-WF kifejezetten azokhoz a hűtőelemekkel rendelkező készülékekhez készült (pl. hűtőszekrények, AC-k, párátlanítók), amelyeknél szükség van a fagygyülemlés vizsgálatára. Nem ajánlott nem hűtőberendezésekhez, mivel ezek vizsgálati követelményei eltérnek az IEC60335-2-24 szabványtól.
