מנגנון לבדיקת חוט זוהר

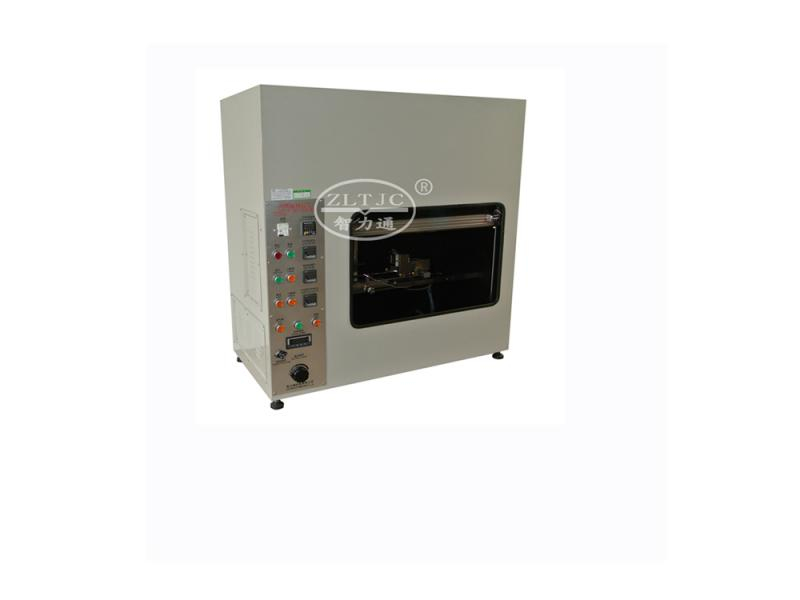

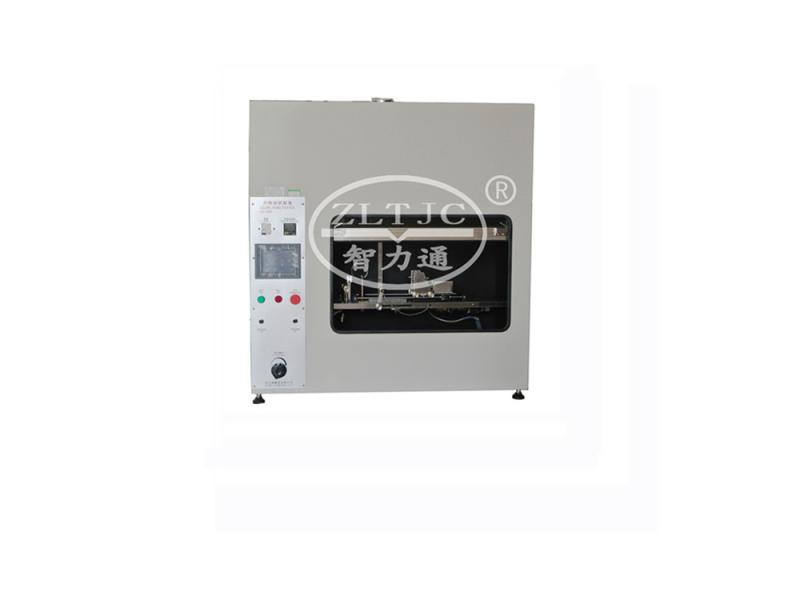

מנגנון לבדיקת חוט זוהר עם ארון אדים של IEC60695-2-10
פרטי מוצר: דגם ZLT-GTR:
מנגנון לבדיקת חוט זוהר, כדי לקבוע את עמידות האש על ידי מבחן סכנת האש, בהתאם ל- IEC60695-2-10, IEC60335, IEC60598 וסטנדרטים אחרים.
מקור ההצתה חיקוי על ידי לולאת תיל מחוממת חשמלית שכנגדו נלחצת הדגימה בעוצמה קבועה. צמד תרמי ז'קט מיניאטורי משמש כחיישן לטמפרטורת הלולאה.
יש להדק את הדגימה לכרכרה שעליה, באמצעות חוט מתיחה, משקל עם כוח של 1 n יעיל בכיוון לולאת החוט. מאזניים מאפשרים קריאת גובה הלהבה ועומק החדירה. כ -200 מ'מ מתחת לולאת התיל, מעץ עץ אורן, מכוסה בשכבה של נייר טישו, מותקן. מכשיר זה מאפשר לשפוט את הסכנה של אש המתפשטת דרך טיפות שריפה או חלקים זוהרים הנופלים מהמדגם. הכיול נעשה עם נייר כסף, כאשר נייר הכסף נמס, על יחידת המדידה לציין טמפרטורה של 960 ℃.
תלבושת טנדארד :
לולאת תיל 1 של כרום ניקל, φ4 מ'מ, בהתאם ל- IEC60695-2-10 איור 1, עם מנגנון הידוק, עם φ0,6 מ'מ עבור הצמד התרמי
עגלה אחת עם מתקן לדגימה, עם קצב גישה ונסיגה של 10 מ'מ/שניות עד 25 מ'מ/שניות
מנגנון משיכת חבל עדין 1 עם משקלים לעומסים של 0.95 ± 0.1N
מד אחד של 7 מ'מ לעומק החדירה, עם מצביע ומקסימום עצירה,
סולם אחד למדידת גובה הלהבה,
1 שנאי מבודד זרם גבוה לחימום לולאת החוט, עם שנאי יחס משתנה מחובר לסדרה, כדי להגדיר את הטמפרטורה עד 960 ± 10 ℃,
1 סוג k כרומל-אלומל של צמד תרמי, φ1mm, אורך כ- 500 מ'מ, כדי לציין את הטמפרטורה של לולאת חוט הזוהר, עם טווח מדידת תצוגה דיגיטלית 0 ~ 1050 ℃, ניתן להפעלה מובנית,
תא אחד עם נפח של לפחות 0,5 מ ' 3, פנים שחור,
לוח עץ 1, 10 מ'מ בעובי, 10 גיליונות של רקמות עטיפה, של גמיה בין 12 גרם/ ㎡ ~ 30 גרם/ ㎡.
ספק חשמל: 220V50Hz בקשות מתח אחרות.
