유연한 케이블 굴곡 테스터.
IEC 60245 굴곡 테스터의 유연한 케이블 굴곡 장치.

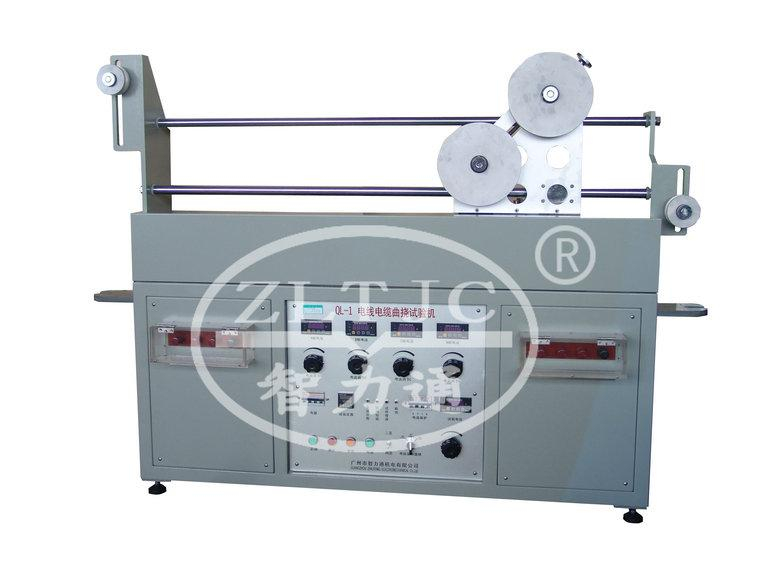

제품 세부 정보: 모델 ZLT-QL1.
유연한 코드와 케이블을 앞뒤로 구부려 기계적 내구성을 확인하는 경우, 이 테스트는 IEC60245-2 그림 1, IEC60227-2 그림 1, IEC60065 표 11, EN50396 조항 6.2 및 그림 4에 따라 공칭 단면적이 4㎜보다 큰 코어를 가진 유연한 케이블 이나 22개 이상의 동심원 층에 적층된 18개 이상의 코어를 가진 케이블에는 적용되지 않습니다.
표준 의상:
캐리어 1개, 이동 붐이 장착된 2개의 원통형 가이드웨이의 테이블 보드 아래로 움직이는 재순환 볼 베어링 부시,
0.33m/s±5%의 속도로 캐리어를 구동하기 위한 체인과 커넥팅 로드가 있는 기어 모터 1개,
풀리 고정용 볼트 및 너트 샘플당 1세트,
샘플당 1세트의 구속 클램프 및 정지 장치로 샘플의 이동을 제한합니다.
기기 단자 샘플당 1세트 또는 – 샘플 연결용 플러그 및 소켓 콘센트 뒤,
장비 터미널 아래에 샘플을 고정하기 위한 클램프 샘플당 1세트,
직경 60mm-80mm-120mm-160mm-200mm의 풀리 1개 세트,
0.5kg에서 8kg까지 1세트 분동,
메인 스위치, 잠금 스위치가 있는 전기 스위칭 및 제어 장치 1개,
부하 전류 0~25A, 부하 전압 0~400V의 1개 전기 제어 시스템, 전류 중단, 와이어 간 단락, 샘플과 풀리 간 단락 시 테스트가 중지됩니다.
전원 공급 장치: 380V 50Hz, 요청 시 기타 전압.
