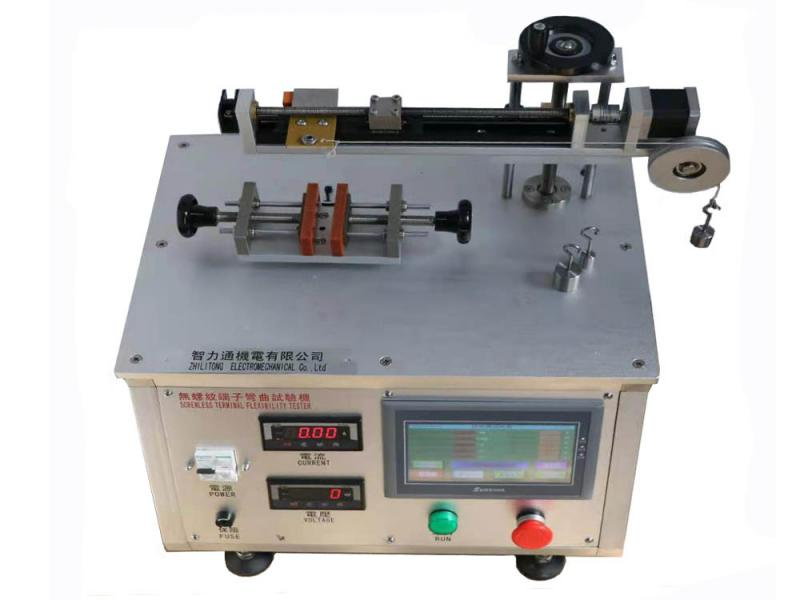

IEC 60884 स्क्रूलेस टर्मिनल डिफ्लेक्शन परीक्षक के लिए स्क्रूलेस टर्मिनलों पर विक्षेपण के लिए परीक्षण उपकरण
विक्षेप परीक्षक
उत्पाद विवरण: ZLT-DW1P
IEC60884-1 चित्रा 12, IEC 60669-1 चित्रा 10 के अनुसार, परीक्षण के तहत क्लैम्पिंग यूनिट में स्क्रूलेस टर्मिनल और वोल्टेज ड्रॉप के लिए विक्षेपण परीक्षण का निर्धारण करने के लिए।
उपकरण में चालू/बंद वर्तमान, वर्तमान मूल्य और वोल्टेज ड्रॉप वैल्यू को 12 पदों में विक्षेपण टर्मिनल के लिए स्वचालित रूप से स्वचालित रूप से होता है, यह भी निर्धारित करते हैं कि यह योग्य है या नहीं।
मानक संगठन:
प्लेटफ़ॉर्म पर 12 दिशा के चिह्नित कोण के साथ, प्रत्येक रोटेशन कोण की दिशा में: 30, 2 डिग्री विक्षेपण, रोटेशन कोण: 0-360 किसी भी कोण के लिए अनुकूलन योग्य,
1 इलेक्ट्रिक ड्राइवर मूल बिंदु से 10 और 20 डिग्री से भिन्न नमूना के शुरुआती बिंदु को बनाने के लिए।
मास -0.2 एन, 0.5N और 1N
पीएलसी नियंत्रक का 1 सेट: प्रीसेट टेस्ट टाइम, विविध डिग्री, वोल्टेज ड्रॉप टाइम।
निरंतर वर्तमान, एसी 0-25 समायोज्य, आउटपुट वोल्टेज के साथ बिजली की आपूर्ति के लिए 1 नियंत्रण सर्किट: .12V
| वर्तमान प्रदर्शन: | रेंज एसी 0 ~ 30 ए, 30 ए से अधिक होने पर स्वचालित रूप से आउटपुट और अलार्म को काट दें |
| वोल्टेज ड्रॉप डिस्प्ले: | रेंज एसी 0 ~ 200 एमवी, स्वचालित रूप से आउटपुट और अलार्म को काट दें यदि 200 से अधिक एमवी, वोल्टेज ड्रॉप टेस्ट रेंज: 1 ~ 1000MV, Accruacy: 1%। |
| विद्युत् दाब नियामक: | 500VA |
| बिजली की आपूर्ति: | AC.220V 50Hz, या अन्य वोल्टेज और अनुरोध पर आवृत्तियों। |
